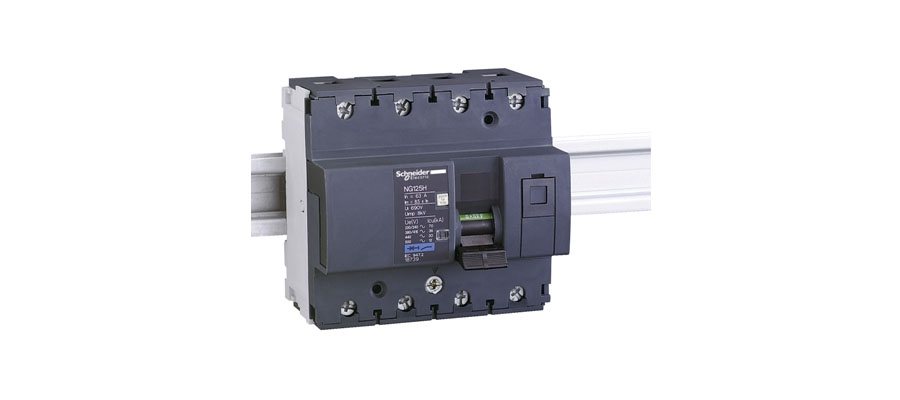

![автоматические выключатели серии ng125 h, линейки acti9 купить в казахстане по низким ценам, schneider electric (шнайдер электрик) ng125 h](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/01/NG125-H.jpg?resize=840%2C373)
- Отключающая способность 36 кА, без токоограничения для обеспечения селективности на вводе.
- Встроенная блокировка навесным замком (для 3Р и 4Р).
- Большой выбор аксессуаров.
- Индикация гарантированного физического размыкания контактов.
- Индикация аварийного отключения.
- Кнопка «Тест» для контроля исправности расцепления.
- Невыпадающие при монтаже винты.
- Допускается установка в любом положении.
Выбор для заказа выключателей серии NG125 H
Количество полюсов | 1П | 2П | 3П | 4П |
Артикул | Артикул | Артикул | Артикул | |
Ном. ток (ln) | Кривая C | Кривая C | Кривая C | Кривая C |
10А | 18705 | 18714 | 18723 | 18732 |
16А | 18706 | 18715 | 18724 | 18733 |
20А | 18707 | 18716 | 18725 | 18734 |
25А | 18708 | 18717 | 18726 | 18735 |
32А | 18709 | 18718 | 18727 | 18736 |
40А | 18710 | 18719 | 18728 | 18737 |
50А | 18711 | 18720 | 18729 | 18738 |
63А | 18712 | 18721 | 18730 | 18739 |
80А | 18713 | 18722 | 18731 | 18740 |
Количество модулей Ш=9мм | 3 | 6 | 9 | 12 |
Технические характеристики выключателей NG125 H
Количество полюсов | 1, 2, 3, 4 | |||
Номинальный ток | In | А | 10…80 | |
Номинальное напряжение изоляции | Ph/Ph | Ui | В | 690 |
Импульсное выдерживаемое напряжение | Uimp | кВ | 8 | |
Номинальное рабочее напряжение | Ph/N | Ue | В | 240 |
Ph/Ph | Ue | В | 415 | |
Номинальная рабочая частота | Fe | Гц | 50 | |
Кривая отключения | C | |||
Класс токоограничения | 0 | |||
Отключающая способность | Icu | кА | 36 | |
Износостойкость механическая | й | циклов | 20000 | |
Износостойкость электрическая | ≤63А | циклов | 10000 | |
>63А | 5000 | |||
Температура эксплуатации | t | °С | -10…+60 | |
Сечение подключаемого провода | 10…63А | мм² | 1…35 | |
80 | мм² | 10…50 | ||
Вес | m | г/полюс | 240 |
