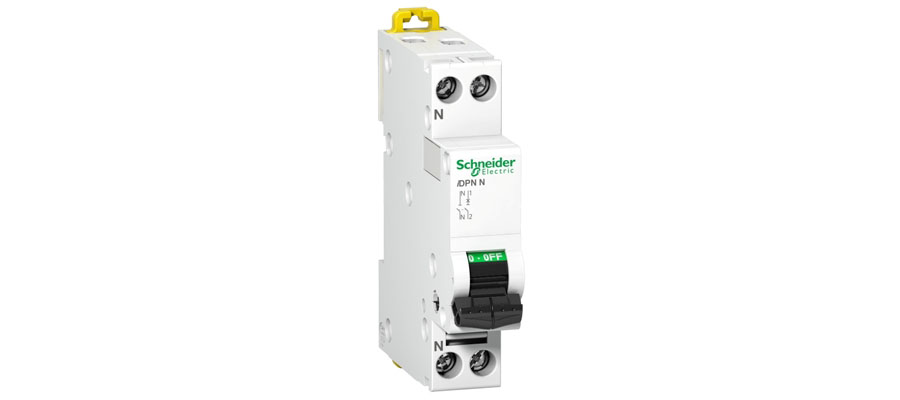

- Компактный размер, двухполюсный аппарат шириной 18 мм.
- При коммутации аппарата не возникает наводок и перенапряжений, благодаря отключению фазы раньше, а включению позже нейтрали.
- Индикация гарантированного физического размыкания контактов.
- Большой выбор вспомогательных устройств и аксессуаров.
- Невыпадающие при монтаже винты.
- Допускается установка в любом положении
Выбор для заказа выключателей серии IDPN N
Кол-во полюсов | 1П |
Артикул | |
Ном.ток (ln) | Кривая С |
1А | A9N21552 |
2А | A9N21553 |
3А | A9N21554 |
6А | A9N21555 |
10А | A9N21556 |
13А | A9N21725 |
16А | A9N21557 |
20А | A9N21558 |
25А | A9N21559 |
32А | A9N21560 |
40А | A9N21561 |
Количество модулей Ш=9мм | 2 |
Технические характеристики выключателей серии IDPN N
Количество полюсов | 1+N | |||
Номинальный ток | In | А | 1…40 | |
Номинальное напряжение изоляции | Ph/Ph | Ui | В | 440 |
Импульсное выдерживаемое напряжение | Uimp | кВ | 4 | |
Номинальное рабочее напряжение | Ph/N | Ue | В | 230 |
Ph/Ph | Ue | В | 400 | |
Номинальная рабочая частота | Fe | Гц | 50 | |
Кривая отключения | С | |||
Класс токоограничения | 3 | |||
Отключающая способность | Icu | кА | 6 | |
Износостойкость механическая | циклов | 20000 | ||
Износостойкость электрическая | I≤20A | циклов | 20000 | |
I≥25A | циклов | 10000 | ||
Температура эксплуатации | t | °С | -25…+70 | |
Сечение подключаемого провода | мм² | 1…10 | ||
Вес | m | г | 115 |
