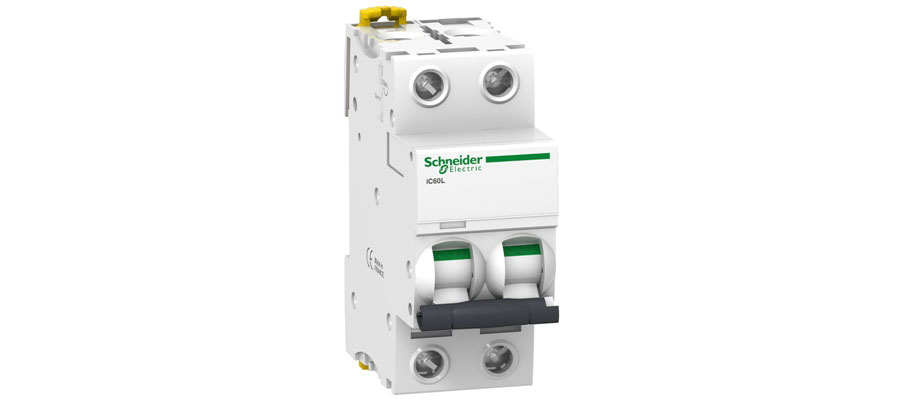

![автоматические выключатели серии ic60 l, линейки acti9 купить в казахстане по низким ценам, schneider electric (шнайдер электрик) ic60l](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/01/iC60L.jpg?resize=840%2C373)
- Отключающая способность 15 кА.
- Удобные фиксаторы для установки на DIN-рейку, расположенные сверху и снизу, фиксируются в открытом положении.
- Большой выбор аксессуаров.
- Индикация аварийного отключения.
- Индикация гарантированного физического размыкания контактов.
- Механизм быстрого включения, действие которого не зависит от скорости перемещения рукоятки.
- Невыпадающие при монтаже винты.
- Допускается установка в любом положении.
Выбор для заказа выключателей серии IC60 L
Количество полюсов | 1П | 2П | ||||||
Артикул | Артикул | |||||||
Ном.ток (ln) | Кривая B | КриваяC | Кривая K | Кривая Z | Кривая B | Кривая C | Кривая K | Кривая Z |
0,5A | A9F93170 | A9F94170 | A9F95170 | A9F92170 | A9F93270 | A9F94270 | A9F95270 | A9F92270 |
1A | A9F93101 | A9F94101 | A9F95101 | A9F92101 | A9F93201 | A9F94201 | A9F95201 | A9F92201 |
1,5A | — | — | A9F95172 | A9F92172 | — | — | A9F95272 | A9F92272 |
2A | A9F93102 | A9F94102 | A9F95102 | A9F92102 | A9F93202 | A9F94202 | A9F95202 | A9F92202 |
3A | A9F93103 | A9F94103 | A9F95103 | A9F92103 | A9F93203 | A9F94203 | A9F95203 | A9F92203 |
4A | A9F93104 | A9F94104 | A9F95104 | A9F92104 | A9F93204 | A9F94204 | A9F95204 | A9F92204 |
6A | A9F93106 | A9F94106 | A9F95106 | A9F92106 | A9F93206 | A9F94206 | A9F95206 | A9F92206 |
10A | A9F93110 | A9F94110 | A9F95110 | A9F92110 | A9F93210 | A9F94210 | A9F95210 | A9F92210 |
16A | A9F93116 | A9F94116 | A9F95116 | A9F92116 | A9F93216 | A9F94216 | A9F95216 | A9F92216 |
20A | A9F93120 | A9F94120 | A9F95120 | A9F92120 | A9F93220 | A9F94220 | A9F95220 | A9F92220 |
25A | A9F93125 | A9F94125 | A9F95125 | A9F92125 | A9F93225 | A9F94225 | A9F95225 | A9F92225 |
32A | A9F93132 | A9F94132 | A9F95132 | A9F92132 | A9F93232 | A9F94232 | A9F95232 | A9F92232 |
40A | A9F93140 | A9F94140 | A9F95140 | A9F92140 | A9F93240 | A9F94240 | A9F95240 | A9F92240 |
50A | A9F93150 | A9F94150 | A9F95150 | A9F92150 | A9F93250 | A9F94250 | A9F95250 | A9F92250 |
63A | A9F93163 | A9F94163 | A9F95163 | A9F92163 | A9F93263 | A9F94263 | A9F95263 | A9F92263 |
Кол-во модулей Ш=9мм | 2 | 4 |
Технические характеристики выключателей IC60 L
Количество полюсов | 1, 2, 3, 4 | |||
Номинальный ток | In | А | 0,5…63 | |
Номинальное напряжение изоляции | Ph/Ph | Ui | В | 500 |
Импульсное выдерживаемое напряжение | Uimp | кВ | 6 | |
Номинальное рабочее напряжение | Ph/N | Ue | В | 230 |
Ph/Ph | Ue | В | 400 | |
Номинальная рабочая частота | Fe | Гц | 50 | |
Кривая отключения | B, C, K, Z | |||
Класс токоограничения | 3 | |||
Отключающая способность | Icu | кА | 15 | |
Износостойкость механическая | циклов | 20000 | ||
Износостойкость электрическая | циклов | 10000 | ||
Температура эксплуатации | t | °С | -35…+70 | |
Сечение подключаемого провода | 0,5…25А | мм² | 1…16 | |
32…63А | мм² | 1…25 | ||
Вес | m | г/полюс | 125 |
