- Отключающая способность 15 кА.
- Большой выбор аксессуаров.
- Индикация гарантированного физического размыкания контактов.
- Механизм быстрого включения, действие которого не зависит от скорости перемещения рукоятки.
- Невыпадающие при монтаже винты.
- Допускается установка в любом положении.

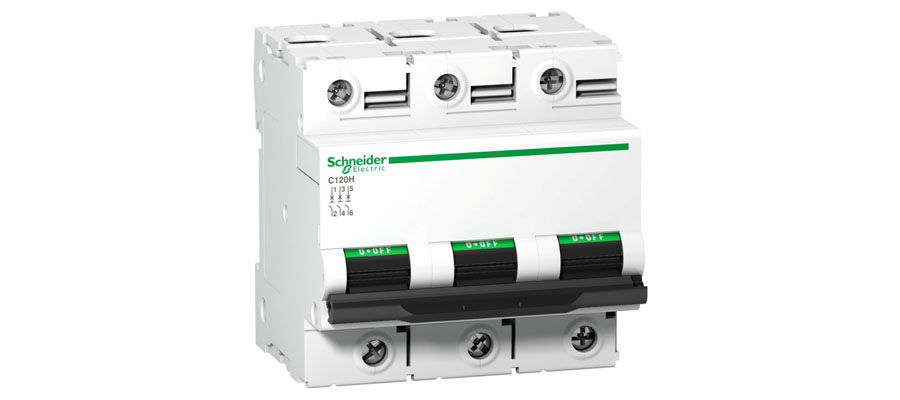

Выбор для заказа выключателей серии C120 H
Кол-во полюсов | 1П | 2П | 3П | 4П | ||||||||
Артикул | Артикул | Артикул | Артикул | |||||||||
Ном.ток (ln) | КриваяВ | КриваяС | КриваяD | КриваяВ | КриваяС | КриваяD | КриваяВ | КриваяС | КриваяD | КриваяВ | КриваяС | КриваяD |
63А | A9N18401 | A9N18445 | A9N18489 | A9N18412 | A9N18456 | A9N18500 | A9N18423 | A9N18467 | A9N18511 | A9N18434 | A9N18478 | A9N18522 |
80А | A9N18402 | A9N18446 | A9N18490 | A9N18413 | A9N18457 | A9N18501 | A9N18424 | A9N18468 | A9N18512 | A9N18435 | A9N18479 | A9N18523 |
100А | A9N18403 | A9N18447 | A9N18491 | A9N18414 | A9N18458 | A9N18502 | A9N18425 | A9N18469 | A9N18513 | A9N18436 | A9N18480 | A9N18524 |
125А | A9N18404 | A9N18448 | A9N18492 | A9N18415 | A9N18459 | A9N18503 | A9N18426 | A9N18470 | A9N18514 | A9N18437 | A9N18481 | A9N18525 |
Кол-во модулей Ш=9мм | 3 | 6 | 9 | 12 |
Технические характеристики выключателей серии C120 H
Количество полюсов | 1, 2, 3, 4 | |||
Номинальный ток | In | А | 63…125 | |
Номинальное напряжение изоляции | Ph/Ph | Ui | В | 500 |
Импульсное выдерживаемое напряжение | Uimp | кВ | 6 | |
Номинальное рабочее напряжение | Ph/Ph | Ue | В | 400 |
Номинальная рабочая частота | Fe | Гц | 50 | |
Кривая отключения | B, C, D | |||
Класс токоограничения | 3 | |||
Отключающая способность | Icu | кА | 15 | |
Износостойкость механическая | циклов | 20000 | ||
Износостойкость электрическая | 63А | циклов | 10000 | |
80…125А | 5000 | |||
Температура эксплуатации | t | °С | -30…+70 | |
Сечение подключаемого провода | мм² | 1,5…35 | ||
Вес | m | г/полюс | 205 |
