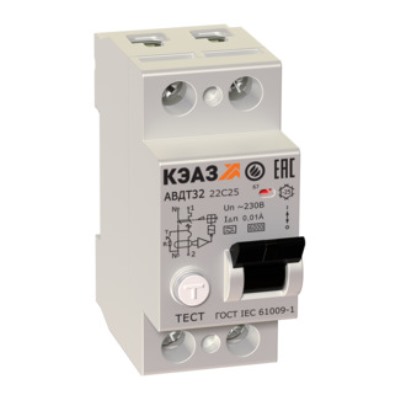

Автоматические выключатели дифференциального тока АВДТ 32 на токи до 63А
![авдт32 авдт32](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/04/АВДТ32.jpg?resize=400%2C400)
АВДТ32 производства КЭАЗ предназначены для применения в электрических цепях переменного тока частоты 50 Гц с глухозаземлённой нейтралью номинальным напряжением не выше 230В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, для защиты от перегрузки и короткого замыкания и оперативных включений и отключений указанных цепей.
Характеристики
Соответствуют стандартам | ГОСТ Р 51327.1-2010 |
Тип рабочей характеристики (по условиям функционирования при наличии составляющей постоянного тока) | А |
Номинальный ток In, А | 16; 20; 25; 32; 40; 50; 63 |
Номинальный отключающий дифференциальный ток I^n, А | 0,01, 0,03, 0,1, 0,3 |
Номинальное напряжение, Ue, В | 230 |
Номинальный неотключающий дифференциальный ток, IDnо | 0,5 IΔn |
Номинальная наибольшая отключающая способность, Icn, A | 4500 |
Номинальная частота, Гц | 50 |
Время отключения при двойном значении номинального отключающего дифференциального тока, не более, с | 0,04 |
Номинальная наибольшая включающая и отключающая способность по дифференциальному току, IΔm, A | 1500 |
Тип защитной характеристики электромагнитного расцепителя | С |
Износостойкость, циклов СО (включение-отключение),не менее: | |
— общая | 10000 |
— коммутационная (под нагрузкой) | 4000 |
Климатическое исполнение | УХЛ4 по ГОСТ 15150 |
Диапазон рабочих температур, ºС | — 25 ÷ + 55 |
Степень защиты выключателя | IP20 |
Сечение присоединяемых проводников, мм2 | 1,5 ÷ 25 |
Масса АВДТ, не более, кг: | 0,25 |
Обозначение
АВДТXX1-Х2Х3С4ХХ5-X6-УХЛ4
Часть наименования | Расшифровка |
XX1 | обозначение АВДТ: 32- двухполюсное |
X2 | число полюсов |
X3 | значение номинального отключающего дифференциального тока: 1 — 0,01 А; 2 — 0,03 А; 3 – 0,1 А; 4 – 0,3 А |
C4 | тип защитной характеристики электромагнитного расцепителя: С |
XX5 | значение номинального тока |
Х6 | обозначение типа рабочей характеристики по дифференциальному току: А |
УХЛ4 | климатическое исполнение и категория размещения |
Варианты исполнения АВДТ32
228071 | АВДТ32-23C50-A-УХЛ4 (2P, C50, 100mA)
228064 | АВДТ32-22C10-A-УХЛ4 (2P, C10, 30mA)
228067 | АВДТ32-22C25-A-УХЛ4 (2P, C25, 30mA)
228068 | АВДТ32-22C32-A-УХЛ4 (2P, C32, 30mA)
228069 | АВДТ32-22C40-A-УХЛ4 (2P, C40, 30mA)
228070 | АВДТ32-23C40-A-УХЛ4 (2P, C40, 100mA)
228066 | АВДТ32-22C20-A-УХЛ4 (2P, C20, 30mA)
228063 | АВДТ32-22C6-A-УХЛ4 (2P, C6, 30mA)
228072 | АВДТ32-23C63-A-УХЛ4 (2P, C63, 100mA)
228065 | АВДТ32-22C16-A-УХЛ4 (2P, C16, 30mA)
