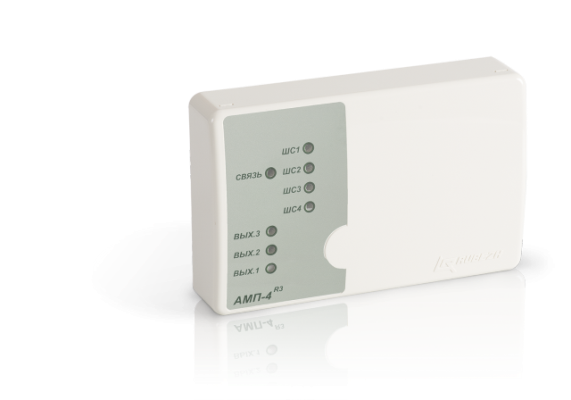

АМП-4 прот. R3 — метка адресная пожарная предназначена для подключения к адресной системе неадресных пожарных, охранных извещателей, считывателя Wiegand, управления оповещением, инженерными системами и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот. R3.
Характеристики АМП-4 прот. R3
| Напряжение питания | 10,5 — 28,5 В |
| Собственный потребляемый ток при напряжении питания 12В / 24В, не более | 35мА / 25 мА |
| Подключение каждого ШС (пожарного и охранного) увеличивает потребляемый ток при напряжении питания 12В / 24В, не более: – в дежурном режиме на: – в режим «Пожар 1» на: – в режим «Пожар 2» на: | 10 мА / 5 мА 30 мА / 15 мА 60 мА / 30 мА |
| Количество ШС (контролируемых шлейфов с извещателями) | 4 |
| Напряжение в ШС | 24 В±10% |
| Максимальный ток нагрузки дымового/теплового ШС | 3мА / 1,2мА |
| Токи, коммутируемые контактами реле типа «сухой контакт»: – постоянного напряжения до 30 В, не более – переменного напряжения до 250 В, не более | 3 А 3 А |
| Ток, коммутируемый электронными ключами, не более | 0,5 А |
| Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, не более | 50 м |
| Габаритные размеры модуля, не более | 108х170х42 мм |
| Масса, не более | 250 г |
| Рабочий диапазон температур | от -25 до +55°С |
Метка адресная АМП-4 прот.R3 обеспечивает:
- подключение неадресных охранных, тепловых, дымовых, ручных или линейных пожарных извещателей;
- защитный сброс шлейфа для исключения ложных сработок;
- контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание;
- управление устройствами оповещения — световыми табло и звуковыми оповещателями;
- различные режимы работы питающих выходов;
- снятие/постановка охранных зон с помощью считывателя Proximity-карт, работающим в формате Wiegand, или по командам с прибора «Рубеж-2ОП» прот. R3.
- управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с прибора «Рубеж-2ОП» прот. R3.
Питание модуля осуществляется от внешнего источника питания 12 или 24 В.
Адресные линии связи гальванически развязаны с цепями питания адресной метки.
В системе адресная метка представляет собой восемь отдельных логических устройства с соответствующим количеством занимаемых адресов:
- 4 шлейфа сигнализации;
- 2 выхода с контролем целостности цепи;
- 1 выход типа «сухой контакт»;
- 1 интерфейс Wiegand.
Адресная метка АМП-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.
