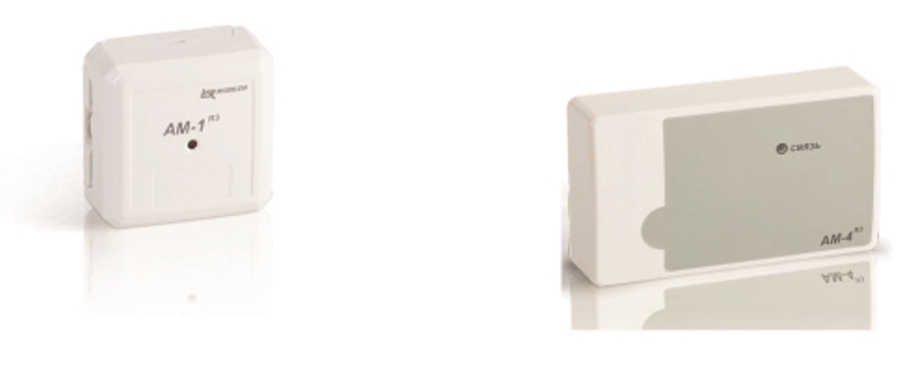

![ам-1 прот.r3, ам-4 прот.r3 ам 1 прот.r3 ам 4 прот.r3](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/11/АМ-1-прот.R3-АМ-4-прот.R3.jpg?resize=840%2C362)
АМ-1 прот.R3, АМ-4 прот.R3 — адресная метка предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Характеристики АМ-1 прот.R3, АМ-4 прот.R3
Питание | от АЛС (24-36 В) |
Количество линий контроля: АМ-1 прот.R3 АМ-4 прот.R3 | 1 4 |
Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», не более | 100 м |
Ток потребления АМ-1 прот.R3, не более АМ-4 прот.R3, не более | 0,18 мА 0,38 мА |
Габаритные размеры модуля АМ-1 прот.R3, не более | 51х51х24 мм |
Масса, не более | 30 г |
Габаритные размеры модуля АМ-4 прот.R3, не более | 84х125х37 мм |
Масса, не более | 100 г |
Рабочий диапазон температур | от -25 до +60°С |
Средний срок службы, не менее | 10 лет |
Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством.
Контролируя сопротивление шлейфа сигнализации, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием своего адреса.
Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи. Адресная метка АМ-1 прот. R3 и АМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Функционально адресная метка АМ-4 прот.R3 представляет собой четыре отдельных логических устройства АМ-1 прот.R3.
На плате адресной метки имеется кнопка, которая является датчиком вскрытия корпуса (используется в охранной конфигурации) и используется для адресации устройства на приемно-контрольном приборе.
