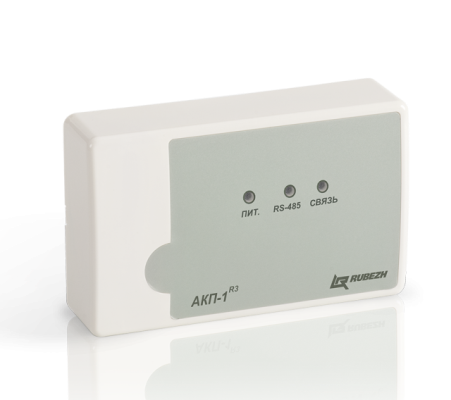

![адресный конвертер акп-1 прот.r3 акп 1 прот.r3](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/10/АКП-1-прот.R3.png?resize=451%2C400)
Адресный конвертер АКП-1 прот.R3 — адресный конвертер протоколов предназначен для интеграции в адресную систему охранно-пожарной сигнализации «Рубеж» оборудования сторонних производителей.
Характеристики Адресный конвертер АКП-1 прот.R3
Напряжение питания от внешнего источника | 10-14В |
Ток потребления от АЛС | Не более 500мкА |
Ток потребления от внешнего источника | Не более 125мА |
Количество интерфейсов USB | 1 |
Количество выходов АЛС | 1 |
Количество выходов RS-485 | 1 |
Количество подключаемых устройств на RS-485 | Не более 30 |
Габаритные размеры модуля, не более | 125х78х37 мм |
Масса, не более | 100 г. |
Рабочий диапазон температур | От 0 до +40°С |
Средний срок службы, не менее | 10 лет |
Адресный конвертер протокола АКП-1 прот. R3 обеспечивает прямое и обратное преобразование протокола интерфейса адресной линии связи системы ОПС «Рубеж» и протокола интерфейса RS-485 сторонних производителей.
- Контроль подключенных устройств;
- Управление подключенными устройствами;
- Светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором;
- Контроль вскрытия корпуса.
На лицевой стороне модуля расположены индикаторы СВЯЗЬ, RS-485 и ПИТ.
Индикатор СВЯЗЬ красного цвета:
- При нажатии кнопки тест – частое мигание в течение 1с;
- Наличие обмена данными по АЛС – мигание с периодом 5с;
- Отсутствие обмена данными по АЛС – погашен.
Индикатор RS-485 зеленого цвета:
Осуществление обмена данными с устройствами интерфейса RS-485 – мигание с частотой обмена данными;
Отсутствие обмена данными с устройствами интерфейса RS-485 – погашен.
Индикатор ПИТ. зеленого цвета:
- При наличии напряжения питания на обоих вводах – светит непрерывно;
- При отсутствии напряжения питания на одном из вводов или напряжение ниже нормы – мигание с периодом 0.5с.
АКП-1 осуществляет конвертирование протоколов АЛС и RS-485, позволяет контролировать и управлять состояниями устройств на линии интерфейса RS-485 так, как будто они расположены на линии интерфейса АЛС, подключенной к прибору для следующих устройств:
- «Зебра» производства ООО «Охранная техника» (Forteza) — управление постановкой и снятием охранной зоны, получение сообщений о тревоге с указанием сработавшей подзоны;
- «Фосфор» производства ООО «Охранная техника» (Forteza) — управление яркостью освещения.
МИП-2 производства ООО «Спецприбор» — контроль состояния шлейфов сигнализации, передача состояний «Норма», «Пожар», «Обрыв», «Короткое замыкание». МИП-2 в АЛС занимает 2 адреса. Сигналы, сформированные одним из его шлейфов, АКП-1 передает на прибор «Рубеж-2ОП» прот.R3 как срабатывание соответствующего шлейфа.
«Трезор-В04» производства ООО «НПЦ «Трезор» — контроль состояния как шлейфа сигнализации, так и собственное состояние («Норма», «Тревога», «Неисправность», «Неисправность кабеля(обрыв шлейфа)», «Неисправность кабеля(короткое замыкание шлейфа)», «Вскрытие корпуса»). «Трезор-В04» в АЛС занимает 4 адреса. Сигнал «Тревога», сформированный одним из его шлейфов, АКП-1 передает на прибор «Рубеж-2ОП» прот.R3 как срабатывание соответствующего шлейфа.
