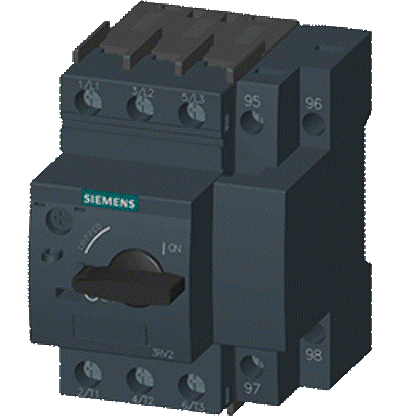

- Автоматические выключатели Siemens Sirius 3RV21 для защиты 3-фазных асинхронных электродвигателей мощностью до 15 кВт(с функцией реле перегрузки) и электроустановок с симметричной нагрузкой от токов короткого замыкания и перегрузки.
Варианты исполнения автоматического выключателя Siemens Sirius 3RV21
| Код заказ (артикул) | Типоразмер | Номинальный ток | Мощность 3-фазных двигателей при 50 Гц и 400В | Тепловой расцепитель перегрузки | Уставка расцепителя тока КЗ без задержки срабатывания | Предельная отключающая способность при 400 В AC |
| А | кВт | А | А | кА | ||
| 3RV21110AA10 | S00 | 0,16 | 0,04 | 0,11...0,16 | 2,1 | 100 |
| 3RV21110BA10 | S00 | 0,2 | 0,06 | 0,14...0,2 | 2,6 | 100 |
| 3RV21110CA10 | S00 | 0,25 | 0,06 | 0,18...0,25 | 3,3 | 100 |
| 3RV21110DA10 | S00 | 0,32 | 0,09 | 0,22...0,32 | 4,2 | 100 |
| 3RV21110EA10 | S00 | 0,4 | 0,09 | 0,28...0,4 | 5,2 | 100 |
| 3RV21110FA10 | S00 | 0,5 | 0,12 | 0,35...0,5 | 6,5 | 100 |
| 3RV21110GA10 | S00 | 0,63 | 0,18 | 0,45...0,63 | 8,2 | 100 |
| 3RV21110HA10 | S00 | 0,8 | 0,18 | 0,55...0,8 | 10 | 100 |
| 3RV21110JA10 | S00 | 1 | 0,25 | 0,7...1 | 13 | 100 |
| 3RV21110KA10 | S00 | 1,25 | 0,37 | 0,9...1,25 | 16 | 100 |
| 3RV21111AA10 | S00 | 1,6 | 0,55 | 1,1...1,6 | 21 | 100 |
| 3RV21111BA10 | S00 | 2 | 0,75 | 1,4...2 | 26 | 100 |
| 3RV21111CA10 | S00 | 2,5 | 0,75 | 1,8...2,5 | 33 | 100 |
| 3RV21111DA10 | S00 | 3,2 | 1,1 | 2,2...3,2 | 42 | 100 |
| 3RV21111EA10 | S00 | 4 | 1,5 | 2,8...4 | 52 | 100 |
| 3RV21111FA10 | S00 | 5 | 1,5 | 3,5...5 | 65 | 100 |
| 3RV21111GA10 | S00 | 6,3 | 2,2 | 4,5...6,3 | 82 | 100 |
| 3RV21111HA10 | S00 | 8 | 3 | 5,5...8 | 104 | 55 |
| 3RV21111JA10 | S00 | 10 | 4 | 7...10 | 130 | 55 |
| 3RV21111KA10 | S00 | 12,5 | 5,5 | 9...12,5 | 163 | 55 |
| 3RV21114AA10 | S00 | 16 | 7,5 | 11...16 | 208 | 55 |
| 3RV21214AA10 | S0 | 16 | 7,5 | 11...16 | 208 | 55 |
| 3RV21214BA10 | S0 | 20 | 7,5 | 14...20 | 260 | 55 |
| 3RV21214CA10 | S0 | 22 | 11 | 17...22 | 286 | 55 |
| 3RV21214DA10 | S0 | 25 | 11 | 20...25 | 325 | 55 |
| 3RV21214NA10 | S0 | 28 | 15 | 23...28 | 364 | 55 |
| 3RV21214EA10 | S0 | 32 | 15 | 27...32 | 400 | 55 |
Технические характеристики выключателя Siemens Sirius 3RV21
| Основыне характеристики автоматов Sirius 3RV21: |
| - Назначение: защита двигателей с функцией реле перегрузки, защита установок |
| - Типоразмер: S00, S0 |
| - Номинальный ток: до 16 А(S00), 40 А(S0) |
| - Номинальное рабочее напряжение(Ue) 690 В AC |
| - Номинальная частота 50/60 Гц |
| - Класс расцепления: CLASS10 |
| - Тепловой расцепитель перегрузки(регулируется): от 0,11...0,16 до 27...32 А |
| - Максимальный расцепитель тока: 13 * In(13-кратный от номинального тока) |
| - Предельная отключающая способность Icu при КЗ: 55/100 кА (при 400 В AC) |
| Принадлежности(по типоразмерам): |
| - блок-контакты, блок-контакты состояния |
| - минимальный и независимый расцепители |
| - модули видимого разрыва |
| - изолированные 3-фазные шинки распределения питания |
| - адаптеры для сборных шин и для подключений |
| - дверные поворотные приводы |
| - соединительные модули |
| - корпуса для наружной и скрытой установки |
| - лицевые панели |
| - системы ввода питания |
| - пломбируемые крышки для защиты элементов настройки |
| - невозможно использование принадлежносте с монтажом на правую сторону аппарата, а также 3-фазных шинок типа 3RV2915 |
