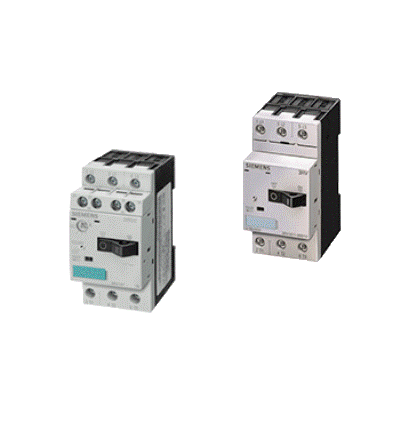

- Автоматические выключатели Siemens Sirius 3RV16 для контроля предохранителей и удаленной защиты трансформаторов от токов короткого замыкания и перегрузки
Варианты исполнения автоматического выключателя Siemens Sirius 3RV16
| На токи до 0.2 А, для контроля предохранителей | ||||||
| Типоразмер | Номинальный ток | Мощность 3-фазных двигателей при 50 Гц и 400В | Тепловой расцепитель перегрузки | Уставка расцепителя тока КЗ без задержки срабатывания | Предельная отключающая способность при 400 В AC | Код заказ (артикул) |
| А | кВт | А | А | кА | ||
| S00 | 0,2 | -- | 0,2 | 1,2 | 100 | 3RV16110BD10 |
| S00 | 0,2 | -- | 0,2 | 1,2 | 100 | 3RV16110BD10ZW95 |
| S00 | 0,2 | -- | 0,2 | 1,2 | 100 | 3RV16110BD10ZW96 |
| S00 | 0,2 | -- | 0,2 | 1,2 | 100 | 3RV16110BD10ZW97 |
| На токи до 1.6 А, для защиты от перегрузок и коротких замыканий трансформаторов | ||||||
| Типоразмер | Номинальный ток | Мощность 3-фазных двигателей при 50 Гц и 400В | Тепловой расцепитель перегрузки | Уставка расцепителя тока КЗ без задержки срабатывания | Предельная отключающая способность при 400 В AC | Код заказ (артикул) |
| А | кВт | А | А | кА | ||
| S00 | 1,6 | -- | 1,6 | 1,6 | 100 | 3RV16111AG14 |
| S00 | 2,5 | -- | 2,5 | 3 | 100 | 3RV16111CG14 |
| S00 | 3,2 | -- | 3,2 | 3 | 100 | 3RV16111DG14 |
Технические характеристики выключателя Siemens Sirius 3RV16
| Основные характеристики автоматов Sirius 3RV16: |
| - Назначение: контроль предохранителей, удаленная защита трансформаторов |
| - Типоразмер: S00 |
| - Номинальный ток: 0,2 А при контроле предохранителей, до 3 А при защите трансформаторов |
| - Номинальное рабочее напряжение(Ue) 690 В AC(400 В AC при удаленной защите) |
| - Номинальная частота 50/60 Гц(16,6...60 Гц при удаленной защите) |
| - Тепловой расцепитель перегрузки(регулируется): 0,2 А при контроле предохранителей, 1.4 - 3 А при удаленной защите |
| - Максимальный расцепитель тока: 6 * In(6-кратный от номинального тока) при контроле, 4...7 * In при удаленной защите |
| - Предельная отключающая способность Icu при КЗ: 100 кА при контроле/50 кА при удаленной защите (400 В AC) |
| Принадлежности(по типоразмерам): |
| - блок-контакты |
| - изолированная 3-фазная система сборных шин |
| - адаптеры для сборных шин |
| - соединительные модули |
| - лицевые панели |
| - оболочки для установки: наружной и скрытой |
