Siemens 3RS10 реле контроля температуры для PT100/1000/KTY 83/84 и NTC, а также реле контроля температуры 3RS11 для термопар типа J, K, N, T и E способны решать множество задач: среди прочего, они могут следить за двигателем, значениями процесса, за достижением температурных пределов.
Они управляют нагревом, вентиляцией и системами кондиционирования воздуха. Выходное реле замыкается или размыкается при достижении критичных значений, в зависимости от настройки параметров.
Достоинства реле контроля Siemens
- Чрезвычайно простая настройка без сложных систем меню
- Широкий спектр: решение любой задачи
- Быстрая установка
- Высококлассные устройства обработки с цифровым дисплеем
- Быстрое обнаружение неисправности благодаря обнаружению обрыва в цепи датчика
- Универсальный источник питания — уменьшение количества версий — необходимо только одно устройство
- Версии для обслуживание трех датчиков в одном устройстве, например для защиты двигателя

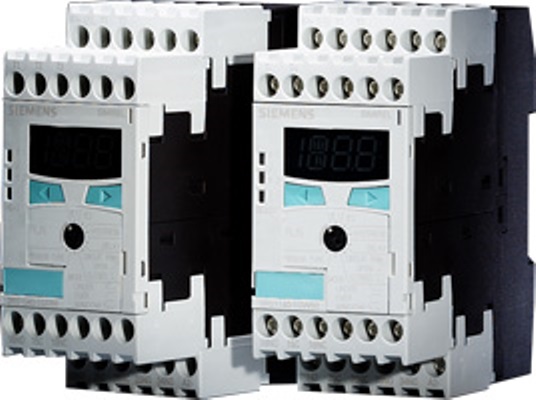

Варианты исполнения реле 3RS11
| 3RS11 00-1CD20 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП J, ПРЕВЫШЕНИЕ 1 ПОРОГОВОЕ ЗНАЧЕНИЕ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 200 ГРАДУСОВ C 24 V AC/DC 1З+1Р, ПРИНЦИП ОСТАТОЧНОГО ТОКА ВИНТОВЫЕ КЛЕММЫ |
| 3RS11 00-1CD30 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП J, ПРЕВЫШЕНИЕ 1 ПОРОГОВОЕ ЗНАЧЕНИЕ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 600 ГРАДУСОВ C 24 V AC/DC 1З+1Р, ПРИНЦИП ОСТАТОЧНОГО ТОКА ВИНТОВЫЕ КЛЕММЫ |
| 3RS11 00-1CK20 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП J, ПРЕВЫШЕНИЕ 1 ПОРОГОВОЕ ЗНАЧЕНИЕ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 200 ГРАДУСОВ C 110-120/220-240V AC 1З+1Р, ПРИНЦИП ОСТАТОЧНОГО ТОКА ВИНТОВЫЕ КЛЕММЫ |
| 3RS11 00-1CK30 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП J, ПРЕВЫШЕНИЕ 1 ПОРОГОВОЕ ЗНАЧЕНИЕ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 600 ГРАДУСОВ C 110-120/220-240V AC 1З+1Р, ПРИНЦИП ОСТАТОЧНОГО ТОКА ВИНТОВЫЕ КЛЕММЫ |
| 3RS11 00-2CD20 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП J, ПРЕВЫШЕНИЕ 1 ПОРОГОВОЕ ЗНАЧЕНИЕ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 200 ГРАДУСОВ C 24 V AC/DC 1З+1Р, ПРИНЦИП ОСТАТОЧНОГО ТОКА ЗАЖИМЫ CAGE-CLAMP |
| 3RS11 01-1CD20 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП K, ПРЕВЫШЕНИЕ 1 ПОРОГОВОЕ ЗНАЧЕНИЕ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 200 ГРАДУСОВ C 24 V AC/DC 1З+1Р, ПРИНЦИП ОСТАТОЧНОГО ТОКА ВИНТОВЫЕ КЛЕММЫ |
| 3RS11 01-1CD30 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП K, ПРЕВЫШЕНИЕ 1 ПОРОГОВОЕ ЗНАЧЕНИЕ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 600 ГРАДУСОВ C 24 V AC/DC 1З+1Р, ПРИНЦИП ОСТАТОЧНОГО ТОКА ВИНТОВЫЕ КЛЕММЫ |
| 3RS1101-1CD40 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП K, ПРЕВЫШЕНИЕ 1 ПОРОГОВОЕ ЗНАЧЕНИЕ, ШИРИНА 22, 5 MM 500 ГРАДУСОВ C ДО 1000 ГРАДУСОВ C 24 V AC/DC 1З+1Р, ПРИНЦИП ОСТАТОЧНОГО ТОКА ВИНТОВЫЕ КЛЕММЫ |
| 3RS1101-1CK20 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП K, ПРЕВЫШЕНИЕ 1 ПОРОГОВОЕ ЗНАЧЕНИЕ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 200 ГРАДУСОВ C 110-120/220-240V AC 1З+1Р, ПРИНЦИП ОСТАТОЧНОГО ТОКА ВИНТОВЫЕ КЛЕММЫ |
| 3RS1101-1CK30 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП K, ПРЕВЫШЕНИЕ 1 ПОРОГОВОЕ ЗНАЧЕНИЕ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 600 ГРАДУСОВ C 110-120/220-240V AC 1З+1Р, ПРИНЦИП ОСТАТОЧНОГО ТОКА ВИНТОВЫЕ КЛЕММЫ |
| 3RS1101-1CK40 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП K, ПРЕВЫШЕНИЕ 1 ПОРОГОВОЕ ЗНАЧЕНИЕ, ШИРИНА 22, 5 MM 500 ГРАДУСОВ -1000 ГРАДУСОВ C 110-120/220-240V AC 1З+1Р, ПРИНЦИП ОСТАТОЧНОГО ТОКА ВИНТОВЫЕ КЛЕММЫ |
| 3RS1120-1DD20 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП J, ПРЕВЫШЕНИЕ 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 200 ГРАДУСОВ C 24 V AC/DC 1З+1П, РАБОЧИЙ И ОСТАТОЧНЫЙ ТОК ВИНТОВЫЕ КЛЕММЫ |
| 3RS1120-1DD30 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП J, ПРЕВЫШЕНИЕ 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 600 ГРАДУСОВ C 24 V AC/DC 1З+1П, РАБОЧИЙ И ОСТАТОЧНЫЙ ТОК ВИНТОВЫЕ КЛЕММЫ |
| 3RS1120-1DW20 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП J, ПРЕВЫШЕНИЕ 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 200 ГРАДУСОВ C 24-240V AC/DC 1З+1П, РАБОЧИЙ И ОСТАТОЧНЫЙ ТОК ВИНТОВЫЕ КЛЕММЫ |
| 3RS1120-1DW30 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП J, ПРЕВЫШЕНИЕ 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 600 ГРАДУСОВ C 24-240V AC/DC 1З+1П, РАБОЧИЙ И ОСТАТОЧНЫЙ ТОК ВИНТОВЫЕ КЛЕММЫ |
| 3RS1120-2DD20 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП J, ПРЕВЫШЕНИЕ 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 200 ГРАДУСОВ C 24 V AC/DC 1З+1П, РАБОЧИЙ И ОСТАТОЧНЫЙ ТОК ЗАЖИМЫ CAGE-CLAMP |
| 3RS1121-1DD40 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП K, ПРЕВЫШЕНИЕ 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ШИРИНА 22, 5 MM 500 ГРАДУСОВ C ДО 1000 ГРАДУСОВ C 24 V AC/DC 1З+1П, РАБОЧИЙ И ОСТАТОЧНЫЙ ТОК ВИНТОВЫЕ КЛЕММЫ |
| 3RS1121-1DW20 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП K, ПРЕВЫШЕНИЕ 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 200 ГРАДУСОВ C 24-240V AC/DC 1З+1П, РАБОЧИЙ И ОСТАТОЧНЫЙ ТОК ВИНТОВЫЕ КЛЕММЫ |
| 3RS1121-1DW30 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОПАРА ТИП K, ПРЕВЫШЕНИЕ 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ШИРИНА 22, 5 MM 0 ГРАДУСОВ C ДО 600 ГРАДУСОВ C 24-240V AC/DC 1З+1П, РАБОЧИЙ И ОСТАТОЧНЫЙ ТОК ВИНТОВЫЕ КЛЕММЫ |
| 3RS1140-1GD60 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОЭЛЕМЕНТ J, T, E, K, N 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ЦИФРОВОЕ -99 ГРАДУСОВ C ДО 999 ГРАДУСОВ C 24 V AC/DC 2 X 1П + 1З, ШИРИНА 45 MM ВИНТОВЫЕ КЛЕММЫ |
| 3RS1140-1GW60 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОЭЛЕМЕНТ J, T, E, K, N 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ЦИФРОВОЕ -99 ГРАДУСОВ C ДО 999 ГРАДУСОВ C 24-240V AC/DC 2 X 1П + 1З, ШИРИНА 45 MM ВИНТОВЫЕ КЛЕММЫ |
| 3RS1140-2GD60 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОЭЛЕМЕНТ J, T, E, K, N 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ЦИФРОВОЕ -99 ГРАДУСОВ C ДО 999 ГРАДУСОВ C 24 V AC/DC 2 X 1П + 1З, ШИРИНА 45 MM ЗАЖИМЫ CAGE-CLAMP |
| 3RS1140-2GW60 | РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТЕРМОЭЛЕМЕНТ J, T, E, K, N 2 ПОРОГОВЫХ ЗНАЧЕНИЯ, ЦИФРОВОЕ -99 ГРАДУСОВ C ДО 999 ГРАДУСОВ C 24-240V AC/DC 2 X 1П + 1З, ШИРИНА 45 MM ЗАЖИМЫ CAGE-CLAMP |
| 3RS1142-1GD80 | РЕЛЕ КОНТРОЛЯ/ОГРАНИЧЕНИЯ ТЕМПЕРАТУРЫ СОГЛАСНО DIN 3440 ТЕРМОЭЛЕМЕНТ J,K,T,E,N,S,R,B 2 ГРАНИЧНЫХ ЗНАЧЕНИЯ, ЦИФРОВОЙ -99 ГРАД. C ДО 1800 ГРАД. C (В ЗАВИСИМОСТИ ОТ ДАТЧИКА) AC/DC 24V 2 X 1 W + 1НО ШИРИНА 45 MM ВИНТОВЫЕ КЛЕММЫ |
| 3RS1142-1GW80 | РЕЛЕ КОНТРОЛЯ/ОГРАНИЧЕНИЯ ТЕМПЕРАТУРЫ СОГЛАСНО DIN 3440 ТЕРМОЭЛЕМЕНТ J,K,T,E,N,S,R,B 2 ГРАНИЧНЫХ ЗНАЧЕНИЯ, ЦИФРОВОЙ -99 ГРАД. C ДО 1800 ГРАД. C (В ЗАВИСИМОСТИ ОТ ДАТЧИКА) AC/DC 24 ДО 240V 2 X 1 W + 1НО ШИРИНА 45 MM ВИНТОВЫЕ КЛЕММЫ |
| 3RS1142-2GD80 | РЕЛЕ КОНТРОЛЯ/ОГРАНИЧЕНИЯ ТЕМПЕРАТУРЫ СОГЛАСНО DIN 3440 ТЕРМОЭЛЕМЕНТ J,K,T,E,N,S,R,B 2 ГРАНИЧНЫХ ЗНАЧЕНИЯ, ЦИФРОВОЙ -99 ГРАД. C ДО 1800 ГРАД. C (В ЗАВИСИМОСТИ ОТ ДАТЧИКА) AC/DC 24V 2 X 1 W + 1НО ШИРИНА 45 MM ПРУЖИННЫЕ ЗАЖИМЫ |
| 3RS1142-2GW80 | РЕЛЕ КОНТРОЛЯ/ОГРАНИЧЕНИЯ ТЕМПЕРАТУРЫ СОГЛАСНО DIN 3440 ТЕРМОЭЛЕМЕНТ J,K,T,E,N,S,R,B 2 ГРАНИЧНЫХ ЗНАЧЕНИЯ, ЦИФРОВОЙ -99 ГРАД. C ДО 1800 ГРАД. C (В ЗАВИСИМОСТИ ОТ ДАТЧИКА) AC/DC 24 ДО 240V 2 X 1 W + 1НО ШИРИНА 45 MM ПРУЖИННЫЕ ЗАЖИМЫ |
