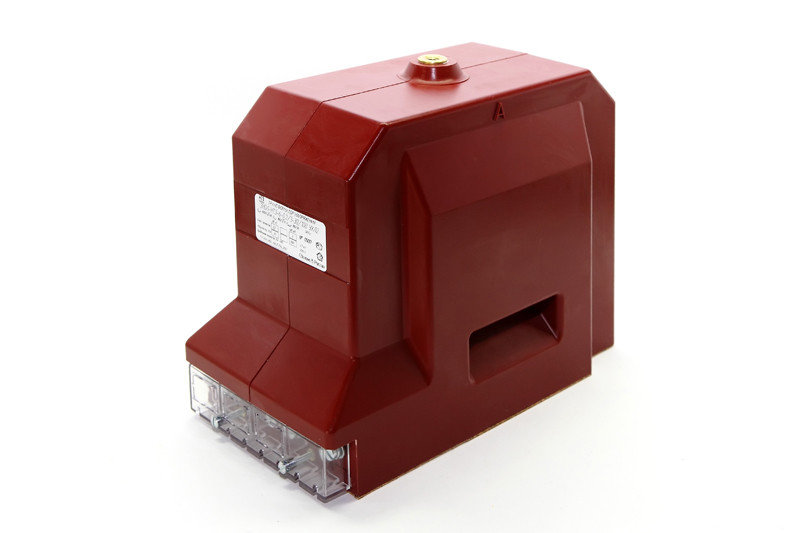

Трансформатор напряжения ЗНОЛ-НТЗ-10.

Трансформаторы напряжения ЗНОЛ-НТЗ-10(6) и ЗНОЛП-НТЗ-10(6) предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также камеры одностороннего обслуживания (КСО), и являются комплектующим изделием. Трансформаторы выполнены с одним заземленным выводом обмотки ВН и рассчитаны на фазное напряжение.

Трансформаторы обеспечивают питание приборов учета электроэнергии, контрольно-измерительной аппаратуры, релейных (микропроцессорных) защит, автоматики и используются, когда требуется измерение фазных напряжений и контроль изоляции сети 6 или 10 кВ.

  • Контактный телефон +7-705-320-06-69
  • Вы можете прислать запрос на почту tehatm@bk.ru
  • Можете прислать на WhatsApp +7-705-320-06-69

Технические характеристики

Класс напряжения, кВ10
Наибольшее рабочее напряжение, кВ12
Номинальное напряжение первичной обмотки, кВ10/√3 10,5/√3 11/√31
Номинальное напряжение основной вторичной обмотки, В100/√3
Номинальное напряжение дополнительной вторичной обмотки, В100/3, 100
Классы точности основной вторичной обмотки0,2; 0,5; 1,0; 3,0
Номинальная мощность основной вторичной обмотки, В∙А в классах точности*:
0,210..30
0,520..100
1,050..200
3,0150..300
Класс точности дополнительной вторичной обмотки3, 3Р
Номинальная мощность дополнительной вторичной обмотки, В∙А100, 200
Предельная мощность трансформатора вне класса точности, В∙А400 или 630
Номинальная частота, Гц50 или 60**

средняя наработка до отказа – 2´105 ч.; полный срок службы – 30 лет.
