ВП110 сенсорная web-панель

ВП110 сенсорная web-панель

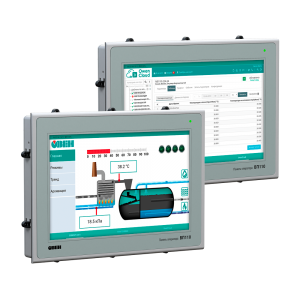

ОВЕН ВП110 – сенсорная web-панель оператора со встроенным веб-браузером. Предназначена для наглядного отображения веб-визуализации контроллера. ВП110 оснащена встроенным браузером c поддержкой технологии HTML5, который позволяет отображать веб-страницы. Рекомендуется для совместного применения с ОВЕН ПЛК210, СПК1xx, OwenCloud и другими устройствами, имеющими веб-сервер. Подключение web-панели ОВЕН ВП110 осуществляется по одному из трех интерфейсов связи – Ethernet, Wi-Fi или 3G.

Функциональные особенности операторской web-панели

Емкостный экран

Web-панель ВП110 имеет емкостный сенсорный IPS-экран с диагональю 10,1” (разрешение 1280×800, 16,7 млн цветов) с поддержкой технологии Multi-touch может обрабатывать до десяти одновременных касаний.

Интерфейсы для подключения

Для отображения web-визуализации устройство имеет три интерфейса связи – Ethernet, Wi-Fi или 3G (через встроенный модем). Активный интерфейс выбирается пользователем в сервисном меню. Единовременно возможна работа только одного интерфейса. В случае если один из интерфейсов становится не активным, панель автоматически произведет переключение между ними.

Расширенный диапазон питающего напряжения

Диапазон от 10 до 48 В постоянного напряжения позволяет применять web-панель в системах с напряжением 12 и 24 В.

Автономная работа устройства с помощью аккумуляторов

Устройство оснащено двумя встроенными аккумуляторами для поддержания работы веб-панели в случае отключения основного питания. Восстановление заряда аккумуляторов происходит после подачи основного напряжение.

Подключение HID-устройств

Два порта USB-А позволяют подключать периферийные устройства, такие как клавиатура и мышь.

Технические характеристики ОВЕН ВП110 – сенсорная web-панели

ПараметрЗначение
Аппаратные характеристики
ПроцессорMediaTek 4 x ARM Cortex™-A7 Core
Частота, ГГц1,3
Графический процессорARM Mali-400
Частота графического процессора, МГц500
Объем Flash-памяти (eMMC), ГБ8
Оперативная память (LPDDR3), ГБ1
Часы реального времени (RTC)Есть, энергонезависимые1
Дисплей
Тип дисплеяTFT IPS
Тип подсветкиLED (светодиодная подсветка)2
Тип сенсорного экранаЁмкостный, с поддержкой Multi-touch3
Диагональ, дюймы10,1
Разрешение, пиксель1280×800
Интерфейсы
Ethernet1 × 10/100 Мбит/c (RJ45)
Wi-Fi802.11 b/g/n (2,4 ГГц)
3GGSM: 850/900/1900WCDMA: B1/2/5/8TD-SCDMA: B34/39
USB Host2 × USB 2.0 Тип A – для подключения HID-устройств
Программное обеспечение
Операционная системаAndroid OS 8.1
Прикладное ПОВеб-браузер (AOSP browser)
Питание
Тип питающего напряженияПостоянное
Диапазон питающего напряжения, В10…48
Номинальное напряжение питания, В24
Макс. потребляемая мощность, Вт20Вт
Питание от аккумуляторных батарейЕсть
Корпус
Конструктивное исполнениеДля щитового крепления и VESA100
Тип вентиляцииЕстественная вентиляция
Габаритные размеры(ширина × высота × глубина), мм(266×193×37) ± 1
Установочные размеры(ширина × высота), мм259×186

Степень защиты корпуса по ГОСТ14254:

— с лицевой стороныIP65
— со стороны разъемовIP20

Общие характеристики

Рабочая температура, °C0…50
Рабочая влажность, %10…90 (без конденсации)
Температура хранения, °C-20…+60
Масса брутто не более, кг1,5
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕВП110

1 Питание RTC реализовано с помощью двух элементов питания ICR18650.
2 Яркость подсветки может быть изменена в сервисном меню.
3 Multi-touch обрабатывает до 10 касаний.

Примечание: ВП110 не поддерживает отображение web-визуализации MasterSCADA 4D (в том числе web-визуализации ПЛК110-MS4 [М02]), так как эта визуализация использует технологии, не поддерживаемые web-браузером панели.

Конструктивное исполнение

Корпус web-панели ВП110 с лицевой стороны защищен от пыли и влаги, степень защиты – IP65. Глянцевая поверхность лицевой стороны легко очищается. ВП110 имеет щитовое крепление и возможность крепежа по стандарту VESA100.

Варианты исполнения

ВП110
