Выключатель нагрузки ВНА

ВНА Выключатели нагрузки высоковольтные на номинальное напряжение до 10кВ и ток до 630А (окрашенные)

выключатель нагрузки вна

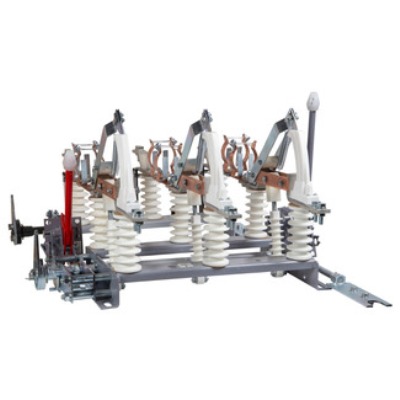

ВНА-10/ выключатель нагрузки КЭАЗ применяется для включения-отключения под нагрузкой цепей переменного трёхфазного тока и заземления отключенных участков. Газогенерирующие выключатели ВНА предназначены для использования в сетях с номинальным током 630А, частотой 50 (60)ГЦ, при номинальном напряжении в 10кВ. Дугогасительные устройства выключателей рассчитаны на гашение маломощной дуги, возникающей при отключении тока нагрузки.

Преимущества Выключателя нагрузки ВНА-10/:

  • Наличие видимого промежутка между контактами полюса отключенного выключателя нагрузки
  • Токоведущие элементы изготовлены из высококачественной меди марки М1
  • Механический ресурс до первого капитального ремонта не менее 2000 операций
  • Срок службы выключателя нагрузки — 25 лет
  • Сборно-сварная конструкция обеспечивает высокую надежность срабатывания блокировок

Ограничения в применении:

Данные выключатели нельзя применять для отключения токов короткого замыкания. Чтобы разорвать цепь в случае возникновения короткого замыкания, последовательно с выключением нагрузки устанавливаются высоковольтные предохранители соответствующей способности.

Комплект поставки:

  • Разъединитель
  • Комплект двух приводов ПРБД-10 У2

Обозначение

Выключатель нагрузки ВНА-10/ Х123з-Х4-ИХ52-КЭАЗ

Часть наименованияРасшифровка
ВНАСерия
10Номинальное напряжение, кВ
Х1Номинальный ток, А
Х2Расположение привода:
Л – левосторонне
П — правосторонне
Х3зНаличие заземляющих ножей:
IIIз – заземляющие ножи с двух сторон;
при отсутствии в обозначении Х3 – заземляющие ножи со стороны шарнирных контактов
Х4Наличие встроенных контактов для патронов ПТ1.2, ПТ1.3; при отсутствии встроенных контактов обозначение не ставится
ИХ5​Покрытие каркаса:
И1 – каркас оцинкован
И2 – каркас окрашен
У2Климатическое исполнение и категория размещения
КЭАЗТорговая марка

Варианты исполнения ВНА-10/

142388 | ВНА-10/ 630-П-з-И2-УХЛ2
142387 | ВНА-10/630-Л-з-И2-УХЛ2
145607 | ВНА-10/630-П-з-ПТ1.2-И2-УХЛ2
145591 | ВНА-10/400-П-з-И2-УХЛ2
145606 | ВНА-10/630-Л-з-ПТ1.2-И2-УХЛ2
145590 | ВНА-10/400-Л-з-И2-УХЛ2
145608 | ВНА-10/630-П-з-ПТ1.3-И2-УХЛ2
248211 | ВНА-10/630-П-IIIз-И2-УХЛ2
248210 | ВНА-10/630-Л-IIIз-И2-УХЛ2
145604 | ВНА-10/400-Л-з-ПТ1.2-И2-УХЛ2
145605 | ВНА-10/400-П-з-ПТ1.2-И2-УХЛ2
145609 | ВНА-10/630-Л-з-ПТ1.3-И2-УХЛ2
145610 | ВНА-10/400-Л-з-ПТ1.3-И2-УХЛ2
145611 | ВНА-10/400-П-з-ПТ1.3-И2-УХЛ2
