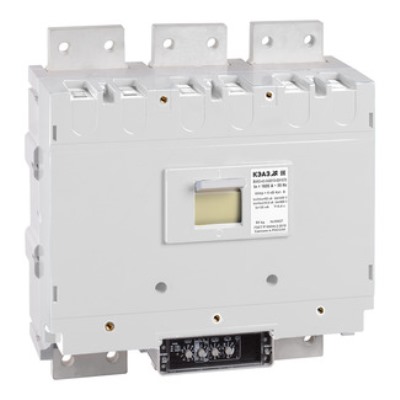

ВА53-41 Автоматические выключатели

ва53 ва55

Выключатели ВА53-41 с ПКС до 85 кА и широкой линейкой номинальных токов (250, 400, 630, 1000, 1600, 2000) предназначены для защиты электрических цепей переменного тока с частотой 50/60 Гц, напряжением до 690 В, от перегрузок и коротких замыканий, проведения тока в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.

Выключатели ВА53-41 — токоограничивающие (категория А).

Преимущества:

  • микропроцессорный расцепитель с возможностью регулировки широкого диапазона уставок;
  • высокая сейсмостойкость до 9 баллов по MSK-64;
  • выдвижное и стационарное исполнение ВА53 с ручным приводом, ручным дистанционным и электромагнитным приводом, а так же исполнение с задним присоединением;
  • вспомогательные контакты (ВК);
  • вспомогательные контакты сигнализации (ВКС);
  • независимый расцепитель (HP).
  • дополнительные устройства и аксессуары обеспечивают удобство и безопасность эксплуатации выключателей:
    — комплекты зажимов;
    — дополнительная рукоятка;
  • ручной поворотный привод, ручной дистанционный поворотный привод.
  • монтаж вертикально или поворот вправо/влево на 90°;
  • температура эксплуатации от -50°С до +55°С;
  • покрытие выводов выключателя серебром, что уменьшает переходные сопротивления.

Обозначение:

ВА53-Х12Х3Х4Х5Х6— Х7…А-690АС-Х891011-КЭАЗ

Часть наименованияРасшифровка
ВА53ВА53 – токоограничивающий (категория А)
X1Условное обозначение номинального тока: 41 – 250 А, 400 А, 630 А, 1000А; 43 – 1600А, 2000А
X23 – число полюсов
X33 – с полупроводниковым расцепителем для защиты от перегрузок, коротких замыканий, однофазных коротких замыканий и тока включения
4 – с полупроводниковым расцепителем для защиты от перегрузок, коротких замыканий и тока включения
X4Двухзначное число.
Условное обозначение дополнительных сборочных единиц:Условное обозначениеКоличество вспомогательных контактов (свободных)Количество дополнительных вспомогательных контактов (свободных)Независимый расцепительСигнальный контактзамыкающихразмыкающихзамыкающихразмыкающихс ручным приводомс электромагнитным приводом00–––––––1122122––1812122+–45––––––+4622122–+4712122++51221––––52121––+–
X5Вид привода в сочетании со способом установки:
1 – ручной привод, стационарное исполнение;
3 – электромагнитный привод, стационарное исполнение;
5 – ручной дистанционный привод, выдвижное исполнение;
7 – электромагнитный привод, выдвижное исполнение.
X6Дополнительные механизмы: 0 – отсутствуют;
6 – скоба для блокировки выключателя стационарного исполнения с ручным приводом в положении «отключено»
X7…AНоминальный ток в амперах: 250 А; 400 А; 630 А; 1000А; 1600А; 2000А
690АСНоминальное напряжение выключателя переменного тока
Х8Параметры независимого расцепителя (при его наличии): номинальное напряжение и род тока независимого расцепителя (НР230АС/220DC; НР400АС)
Х9Параметры привода электромагнитного (при его наличии): номинальное напряжение и род тока электромагнитного привода (ПЭ230АС; ПЭ400АС)
X10Климатическое исполнение:
УХЛЗ;
X11Вид приемки и условия поставки:
Э — при поставке на экспорт;
при отсутствии – приемка ОТК
КЭАЗТорговая марка.

Варианты исполнения Автоматических выключателей ВА53-41

108076| ВА53-41-340010-1000А-690AC-УХЛ3
108187| ВА53-41-330010-1000А-690AC-УХЛ3
108265| ВА53-41-344730-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
108266| ВА53-41-344710-1000А-690AC-НР230AC/220DC-УХЛ3
220468| ВА53-41-340010-630А-690AC-УХЛ3
230911| ВА53-41-330010-400А-690AC-УХЛ3
108272| ВА53-41-334730-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
248208| ВА53-41-340010-250А-690AC-УХЛ3
150847| ВА53-41-330010-630А-690AC-УХЛ3
108131| ВА53-41-334710-1000А-690AC-НР230AC/220DC-УХЛ3
108207| ВА53-41-341810-1000А-690AC-НР230AC/220DC-УХЛ3
108124| ВА53-41-334710-1000А-690AC-НР400AC-УХЛ3
137827| ВА53-41-344770-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
276658| ВА53-41-334630-250А-690AC-ПЭ230AC-УХЛ3
264185| ВА53-41-344630-1000А-690AC-ПЭ230AC-УХЛ3
257611| ВА53-41-334630-1000А-690AC-ПЭ230AC-УХЛ3 (Заднее присоединение)
276657| ВА53-41-334630-400А-690AC-ПЭ230AC-УХЛ3
262406| ВА53-41-331830-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
276719| ВА53-41-331830-1000А-690AC-НР230AC/220DC-ПЭ400AC-УХЛ3
275567| ВА53-41-341130-1000А-690AC-ПЭ400AC-УХЛ3
271540| ВА53-41-344730-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
266000| ВА53-41-335130-1000А-690AC-ПЭ230AC-УХЛ3
256196| ВА53-41-344730-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
236076| ВА53-41-331130-400А-690AC-ПЭ230AC-УХЛ3
249801| ВА53-41-344730-250А-690AC-НР230AC/220DC-ПЭ400AC-УХЛ3
255581| ВА53-41-334730-1000А-690AC-НР230AC/220DC-ПЭ400AC-УХЛ3
233590| ВА53-41-344730-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
276656| ВА53-41-334630-630А-690AC-ПЭ230AC-УХЛ3
233579| ВА53-41-334730-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
234082| ВА53-41-334730-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
220698| ВА53-41-331830-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
287281| ВА53-41-331130-250А-690AC-ПЭ230AC-УХЛ3
285048| ВА53-41-334630-1000А-690AC-ПЭ230AC-УХЛ3
271552| ВА53-41-344730-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
233589| ВА53-41-344730-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
290764| ВА53-41-331830-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
234999| ВА53-41-331830-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
290492| ВА53-41-341830-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
287439| ВА53-41-301130-1000А-690AC-ПЭ230AC-УХЛ3 (техпредписание)
108135| ВА53-41-341830-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
108185| ВА53-41-331130-1000А-690AC-ПЭ230AC-УХЛ3
287795| ВА53-41-331130-630А-690AC-ПЭ230AC-УХЛ3
232592| ВА53-41-341130-1000А-690AC-ПЭ230AC-УХЛ3
224402| ВА53-41-334730-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
220485| ВА53-41-341130-630А-690AC-ПЭ230AC-УХЛ3
220474| ВА53-41-341830-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
220469| ВА53-41-344730-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
217293| ВА53-41-341830-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
151066| ВА53-41-344730-1000А-690AC-НР400AC-ПЭ400AC-УХЛ3
141318| ВА53-41-341830-1000А-690AC-НР400AC-ПЭ230AC-УХЛ3
108276| ВА53-41-344730-1000А-690AC-НР400AC-ПЭ230AC-УХЛ3
291211| ВА53-41-341870-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
283464| ВА53-41-341170-630А-690AC-ПЭ230AC-УХЛ3
108075| ВА53-41-334770-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
240086| ВА53-41-341170-400А-690AC-ПЭ230AC-УХЛ3
236570| ВА53-41-331870-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
268552| ВА53-41-334770-250А-690AC-НР400AC-ПЭ230AC-УХЛ3
268549| ВА53-41-331870-400А-690AC-НР400AC-ПЭ230AC-УХЛ3
257769| ВА53-41-334770-1000А-690AC-НР400AC-ПЭ400AC-УХЛ3
246077| ВА53-41-344770-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
236621| ВА53-41-331870-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
111652| ВА53-41-341170-1000А-690AC-ПЭ230AC-УХЛ3
274445| ВА53-41-334770-400А-690AC-НР400AC-ПЭ230AC-УХЛ3
234947| ВА53-41-334770-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
234951| ВА53-41-334770-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
234916| ВА53-41-334770-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
229681| ВА53-41-344770-1000А-690AC-НР400AC-ПЭ400AC-УХЛ3
220472| ВА53-41-344770-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
113473| ВА53-41-341870-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
230615| ВА53-41-341850-630А-690AC-НР230AC/220DC-УХЛ3
266119| ВА53-41-344750-1000А-690AC-НР230AC/220DC-УХЛ3
279254| ВА53-41-340050-400А-690AC-УХЛ3
258415| ВА53-41-331850-630А-690AC-НР230AC/220DC-УХЛ3
258414| ВА53-41-331850-400А-690AC-НР230AC/220DC-УХЛ3
258413| ВА53-41-331850-250А-690AC-НР230AC/220DC-УХЛ3
129863| ВА53-41-340050-1000А-690AC-УХЛ3
225270| ВА53-41-344550-1000А-690AC-УХЛ3
230728| ВА53-41-341850-400А-690AC-НР230AC/220DC-УХЛ3
241984| ВА53-41-334650-250А-690AC-УХЛ3
139452| ВА53-41-341850-1000А-690AC-НР230AC/220DC-УХЛ3
234603| ВА53-41-330050-630А-690AC-УХЛ3
113604| ВА53-41-331150-1000А-690AC-УХЛ3
272909| ВА53-41-340050-630А-690AC-УХЛ3
288842| ВА53-41-334750-630А-690AC-НР400AC-УХЛ3
286424| ВА53-41-330050-1000А-690AC-УХЛ3
285986| ВА53-41-334750-630А-690AC-НР230AC/220DC-УХЛ3
266121| ВА53-41-344750-400А-690AC-НР230AC/220DC-УХЛ3
257150| ВА53-41-334750-1000А-690AC-НР400AC-УХЛ3
241986| ВА53-41-334750-250А-690AC-НР230AC/220DC-УХЛ3
241985| ВА53-41-334750-400А-690AC-НР230AC/220DC-УХЛ3
241983| ВА53-41-334650-400А-690AC-УХЛ3
241254| ВА53-41-330050-250А-690AC-УХЛ3
240932| ВА53-41-330050-400А-690AC-УХЛ3
240058| ВА53-41-340050-250А-690AC-УХЛ3
279413| ВА53-41-301110-1000А-690AC-УХЛ3 (техпредписание)
286065| ВА53-41-330010-250А-690AC-УХЛ3
262430| ВА53-41-334610-630А-690AC-УХЛ3
289955| ВА53-41-345210-400А-690AC-НР230AC/220DC-УХЛ3
146990| ВА53-41-344710-630А-690AC-НР230AC/220DC-УХЛ3
220478| ВА53-41-341810-630А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
258796| ВА53-41-334610-1000А-690AC-УХЛ3 (Заднее присоединение)
291983| ВА53-41-344710-630А-690AC-НР400AC-УХЛ3 (Заднее присоединение)
273035| ВА53-41-330016-250А-690AC-УХЛ3
272983| ВА53-41-344710-400А-690AC-НР400AC-УХЛ3 (Переднее присоединение)
272875| ВА53-41-334610-1000А-690AC-УХЛ3
272320| ВА53-41-344710-400А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
255481| ВА53-41-344710-400А-690AC-НР400AC-УХЛ3 (Заднее присоединение)
259703| ВА53-41-331810-1000А-690AC-НР400AC-УХЛ3 (Заднее присоединение)
257105| ВА53-41-341850-250А-690AC-НР230AC/220DC-УХЛ3
270346| ВА53-41-330010-400А-690AC-УХЛ3 (Заднее присоединение)
108183| ВА53-41-331110-1000А-690AC-УХЛ3
220470| ВА53-41-334710-630А-690AC-НР230AC/220DC-УХЛ3
239583| ВА53-41-331110-400А-690AC-УХЛ3
220480| ВА53-41-344710-1000А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
220477| ВА53-41-334710-630А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
220476| ВА53-41-340010-630А-690AC-УХЛ3 (Заднее присоединение)
220475| ВА53-41-344710-630А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
220473| ВА53-41-330010-630А-690AC-УХЛ3 (Заднее присоединение)
220471| ВА53-41-341810-630А-690AC-НР230AC/220DC-УХЛ3
218074| ВА53-41-331816-1000А-690AC-НР230AC/220DC-УХЛ3
236121| ВА53-41-331810-400А-690AC-НР230AC/220DC-УХЛ3
148694| ВА53-41-344610-1000А-690AC-УХЛ3
252800| ВА53-41-344610-400А-690AC-УХЛ3
220479| ВА53-41-330010-1000А-690AC-УХЛ3 (Заднее присоединение)
146838| ВА53-41-341110-1000А-690AC-УХЛ3
143078| ВА53-41-331810-1000А-690AC-НР400AC-УХЛ3
143073| ВА53-41-331810-1000А-690AC-НР230AC/220DC-УХЛ3
141309| ВА53-41-341810-1000А-690AC-НР400AC-УХЛ3
108284| ВА53-41-344710-1000А-690AC-НР400AC-УХЛ3
289956| ВА53-41-345210-630А-690AC-НР230AC/220DC-УХЛ3
220482| ВА53-41-334710-1000А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
239585| ВА53-41-334710-250А-690AC-НР230AC/220DC-УХЛ3
254120| ВА53-41-331810-630А-690AC-НР230AC/220DC-УХЛ3
218018| ВА53-41-341816-1000А-690AC-НР230AC/220DC-УХЛ3
245662| ВА53-41-341810-400А-690AC-НР230AC/220DC-УХЛ3
243838| ВА53-41-340016-630А-690AC-УХЛ3
240000| ВА53-41-340016-1000А-690AC-УХЛ3
239587| ВА53-41-344710-400А-690AC-НР230AC/220DC-УХЛ3
239586| ВА53-41-344710-250А-690AC-НР230AC/220DC-УХЛ3
239584| ВА53-41-331810-250А-690AC-НР230AC/220DC-УХЛ3
220483| ВА53-41-341810-1000А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
238024| ВА53-41-341110-630А-690AC-УХЛ3
252593| ВА53-41-334610-400А-690AC-УХЛ3
220481| ВА53-41-340010-1000А-690AC-УХЛ3 (Заднее присоединение)
236021| ВА53-41-334710-400А-690AC-НР230AC/220DC-УХЛ3
233159| ВА53-41-340010-400А-690AC-УХЛ3
228367| ВА53-41-344710-630А-690AC-НР400AC-УХЛ3
228073| ВА53-41-334716-630А-690AC-НР230AC/220DC-УХЛ3
220484| ВА53-41-331810-1000А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
287440| ВА53-43-301130-1600А-690AC-ПЭ230AC-УХЛ3 (техпредписание)
