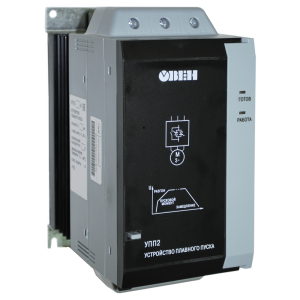

УПП2 общепромышленные устройства — линейка устройств плавного пуска обеспечивает управление пуском и остановкой электродвигателей мощностью до 110 кВт в режиме плавного нарастания напряжения и разработана для использования с внешним устройством защиты электродвигателя.

Преимущества ОВЕН УПП2 общепромышленные устройства

  • Плавный пуск двигателя (2…20 сек).
  • Плавный останов двигателя (2…20 сек).
  • Регулировка пускового момента (30…70 %).
  • Отключение двигателя при срабатывании:
    • Системы контроля фаз сети.
    • Системы контроля частоты сети.
  • Легкая установка на DIN-рейку устройств до 30 кВт.
  • Встроенный байпас – снижает тепловыделение и увеличивает ресурс работы полупроводников.
  • 2- или 3-проводное управление запуском/остановом.
  • Отличный ресурс по запускам (до 4-x Iном в течение 20 секунд при тяжелом режиме работы).
  • Совместимость с системами электропитания с соединением по схеме «треугольник» и заземлением.
  • Широкий диапазон рабочих температур.

Основные параметры

ПараметрЗначение
Пусковой крутящий момент0…70 % Мном
Время разгона2…20 сек
Время торможения2…20 сек
Управляющее напряжение110…240 В (2-проводное управление)
и 380…440 В (3-проводное управление) переменного тока
Сетевое напряжение200…440 В
Степень защитыIP20 (до 30 кВт), IP00 (30…110 кВт)
Метод управленияТиристорное по двум фазам
Способ настройкиТри поворотных переключателя

Технические характеристики УПП2 общепромышленные устройства

ПараметрЗначение
Рабочий диапазон сетевого напряжения3×170…480 В
Частота сети47…63 Гц
Время работы без байпаса2…20 с (во время разгона и торможения)
Число пусков в час8
Мощность потерь в рабочем состоянии4 Вт
Цепи управления
Напряжение логических входов управления N1, N2 (переменный ток)94…300 В AC
Выходное реле
Коммутирующая способность реле (кл. 13, 14)6 А при 30 В постоянного тока
2 А при 400 В переменного тока категории АС11
Изоляция
Электрическая прочность изоляции3000 В
Диапазон температур окружающей среды-10…+60 °С
Способ охлажденияЕстественная конвекция
Относительная влажность при 20 °С95 %
МонтажВертикальный ±30 °
Температурный диапазон хранения-20…+80 °С

Варианты исполнения

УПП2-18К-В Мощность 18 кВт, максимальный ток двигателя 42А, напряжение сети 3 фазы 170 — 480 В.
УПП2-22К-В Мощность 22 кВт, максимальный ток двигателя 48А, напряжение сети 3 фазы 170 — 480 В.
УПП2-7К5-В Мощность 7.5 кВт, максимальный ток двигателя 18А, напряжение сети 3 фазы 170 — 480 В.
УПП2-15К-В Мощность 15 кВт, максимальный ток двигателя 34А, напряжение сети 3 фазы 170 — 480 В.
УПП2-90К-В Мощность 90 кВт, максимальный ток двигателя 170А, напряжение сети 3 фазы 170 — 480 В.
УПП2-110К-В Мощность 110 кВт, максимальный ток двигателя 200А, напряжение сети 3 фазы 170 — 480 В.
УПП2-30К-В Мощность 30 кВт, максимальный ток двигателя 60А, напряжение сети 3 фазы 170 — 480 В.
УПП2-37К-В Мощность 37 кВт, максимальный ток двигателя 75А, напряжение сети 3 фазы 170 — 480 В.
УПП2-45К-В Мощность 45 кВт, максимальный ток двигателя 85А, напряжение сети 3 фазы 170 — 480 В.
УПП2-55К-В Мощность 55 кВт, максимальный ток двигателя 100А, напряжение сети 3 фазы 170 — 480 В.
УПП2-75К-В Мощность 75 кВт, максимальный ток двигателя 140А, напряжение сети 3 фазы 170 — 480 В.
