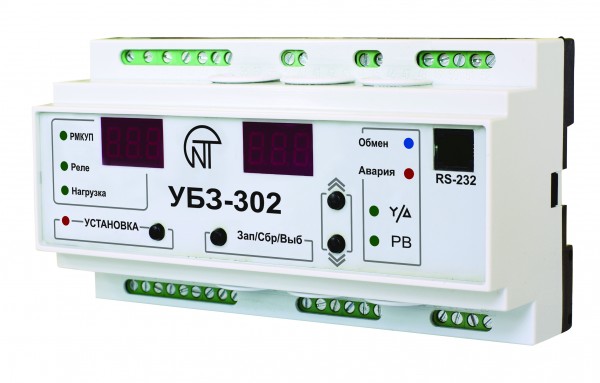

Блок защиты унверсальный УБЗ-302 0-63А

цена  31 100  тенге

Назначение

Универсальный блок защиты электродвигателей УБЗ-302 предназначен для постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов трехфазного электрооборудования 380 В, 50 Гц и проверки значения сопротивления изоляции электродвигателей. УБЗ обеспечивает защиту асинхронных электродвигателей, мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 315 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.

УБЗ обеспечивает защиту электродвигателей при:
— некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос линейных напряжений);
— механических перегрузках (симметричный перегруз по фазным/линейным токам);
— превышении порога тока обратной последовательности:
— несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
— исчезновении момента на валу электродвигателя («сухой ход» — для насосов) – защита по минимальному пусковому и/или рабочему току; — затянутом пуске двигателя или блокировке ротора; — недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
— замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
— тепловой перегрузке двигателя; — перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения нагрузки.

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора). Блок определяет наличие токов двигателя при отключенном реле нагрузки (при отключенном реле нагрузки и функциональном реле в режиме звезда-треугольник). В этом случае блок индицирует аварию внешнего магнитного пускателя, включающего двигатель, до тех пор, пока блок не будет выключен или отключен контроль токов двигателя при отключенном реле нагрузки.

Технические характеристики

  • Ном. ток двигателя: от 5-630 А
  • Встроенные трансформаторы тока: Да
  • Подключение внешних трансф. тока: Да
  • Режим-звезда/треугольник — Да
  • Тепловая защита: Да
  • К-во защит: 10
  • Протокол: Modbus RTU
  • Программа ПК: Да
  • Счетчик мото часов: Да
  • Исполнение: Дин-рейка
  • Габаритные размеры — девять модулей типа S
  • Масса, кг, не более 0,5

Техническая документация

ubz-302


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru
