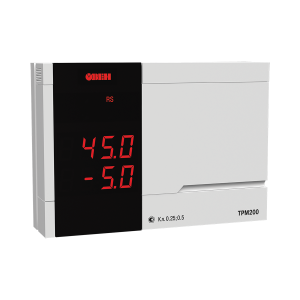

ТРМ200 двухканальный измеритель с универсальным входом и RS-485. Функциональные возможности:

  • Два универсальных входа для подключения широкого спектра датчиков (температуры, давления, уровня и других физических параметров).
  • Два ярких светодиодных индикатора, позволяющих отображать измеренные значения с двух входов, их разность, квадратный корень
  • 4 типа корпуса: Н, Щ1, Щ2, Н2
  • Цифровая фильтрация и коррекция входного сигнала, а также масштабирования шкалы для аналогового входа
  • Интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
  • Несколько уровней защиты настроек прибора для разных групп специалистов
  • Программирование с лицевой панели или из конфигуратора

Назначение измерительного прибора ОВЕН ТРМ200

Прибор ОВЕН ТРМ200 – двухканальный измеритель, применяемый для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков). Измерительный прибор ОВЕН ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании.

Технические характеристики ТРМ200 двухканальный измеритель с универсальным входом и RS-485

Питание

Напряжение питания90…245 В переменного тока
Частота напряжения питания47…63 Гц

Универсальные входы

Количество универсальных входов2
Типы входных датчиков и сигналовсм. таблицу «Характеристики измерительных датчиков»
Время опроса входа1 с
Входное сопротивление при подключении источника сигнала:
– тока100 Ом ± 0,1 % (при подключении внешнего резистора)
– напряженияне менее 100 кОм
 Предел допустимой основной погрешности:
– для термометров сопротивления±0,25 %
– для остальных видов сигналов±0,5 %

Интерфейс связи

Тип интерфейсаRS-485
Скорость передачи данных2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеляэкранированная витая пара
Протокол передачи данныхОВЕН, Modbus RTU, Modbus ASCII

Корпус

Габаритные размеры и степень защиты корпуса
Щитовой Щ196×96×70 мм, IP54*
Щитовой Щ296×48×100 мм, IP54*
Настенный Н130×105×65 мм, IP44
Настенный Н2150×105×35 мм, IP20
* со стороны передней панели

Характеристики измерительных датчиков

Код in.t1(2)Тип датчикаДиапазон измерений
r385ТСП 50П W100 = 1.385–200…+750 °С
r.385ТСП 100П W100 = 1.385 (Pt 100)–200…+750 °С
r391ТСП 50П W100 = 1.391–200…+750 °С
r.391ТСП 100П W100 = 1.391–200…+750 °С
r-21ТСП гр. 21 (R0=46 Oм, W100 = 1.391)–200…+750 °С
r426ТСМ 50М W100 = 1.426–50…+200 °С
r.426ТСМ 100М W100 = 1.426–50…+200 °С
r-23ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)–50…+200 °С
r428ТСМ 50М W100 = 1.428–190…+200 °С
r.428ТСМ 100М W100 = 1.428–190…+200 °С
E_A1термопара ТВР (А-1)0…+2500 °С
E_A2термопара ТВР (А-2)0…+1800 °C
E_A3термопара ТВР (А-3)0…+1800 °C
E_ _bтермопара ТПР (В)+200…+1800 °C
E_ _Jтермопара ТЖК (J)–200…+1200 °С
E_ _Kтермопара ТХА (K)–200…+1300 °С
E_ _Lтермопара ТХК (L)–200…+800 °С
E_ _nтермопара ТНН (N)–200…+1300 °С
E_ _rтермопара ТПП (R)0…+1750 °C
E_ _Sтермопара ТПП (S)0…+1750 °C
E_ _tтермопара ТМК (Т)–200…+400 °C
i 0_5ток 0…5 мА0…100 %
i 0.20ток 0…20 мA0…100 %
i 4.20ток 4…20 мА0…100 %
U-50напряжение –50…+50 мВ0…100 %
U0_1напряжение 0…1 В0…100 %

Варианты исполнения:

ТРМ200-Н
ТРМ200-Н2
ТРМ200-Щ1
ТРМ200-Щ2
