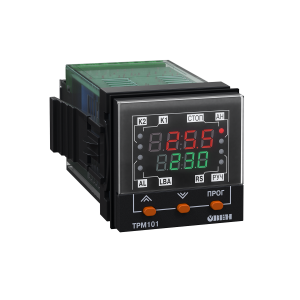

ТРМ101 ПИД-регулятор с универсальным входом в корпусе 48×48 мм.

Назначение ПИД – регулятора ОВЕН ТРМ101 — ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п. Класс точности регулятора 0,5.
ПИД-регулятор температуры, давления и др. выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.

Функциональные возможности ПИД-регулятора ОВЕН ТРМ101

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
  • ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму
  • Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2
  • Сигнализация о возникновении аварийной ситуации двух типов:
    • о выходе регулируемой величины за заданные пределы
    • об обрыве в цепи регулирования (LBA)
  • Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4…20 мА
  • Бесконтактное управление нагрузкой через внешнее твердотельное реле
  • Встроенный интерфейс RS-485 (протокол ОВЕН)
  • Конфигурирование ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
  • Уровни защиты параметров для разных групп специалистов
  • Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4…20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле

Функциональную схему регулятора можно посмотреть здесь, возможные схемы подключения регулятора здесь. В комплект поставки пид-регулятора бесплатно входит: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Технические характеристики ТРМ101 ПИД-регулятор с универсальным входом в корпусе 48×48 мм.

Питание

Напряжение питания90…245 В частотой  47…63 Гц

Универсальный вход 1

Предел допустимой основной погрешности измерения входного параметра±0,5 %

Входное сопротивление при подключении источника сигнала:

– тока100 Ом ± 0,1 %
– напряженияне менее 100 кОм

Дополнительный вход 2

Сопротивление внешнего ключа:

– в состоянии «замкнуто»0…1 кОм
– в состоянии «разомкнуто»более 100 кОм

Выходы

Количество выходных устройств2

Интерфейс связи

Тип интерфейсаRS-485
Скорость передачи данных2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Корпус

Тип корпуса и его габаритные размеры (без элементов крепления)щитовой Щ5, 48×48×102 мм
Степень защиты корпусаIP54 (со стороны передней панели)

Характеристики выходных устройств

ОбозначениеТип выходного устройства (ВУ)Электрические характеристики
Рэлектромагнитное реле1 А (ПИД-регулирование)
8 А (сигнализация)
при 220 В 50…60 Гц, cos > 0,4 или 30 В пост. тока
Ктранзисторная оптопара структуры n–p–n типа200 мА при 50 В пост. тока
Ссимисторная оптопара50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
Ицифроаналоговый преобразователь «параметр–ток 4…20 мА»нагрузка 0…1000 Ом, напряжение питания 10…30 В пост. тока
Уцифроаналоговый преобразователь «параметр–напряжение 0…10 В»нагрузка не менее 2 кОм, напряжение питания 15…32 В
Твыход для управления
твердотельным реле
выходное напряжение 4…6 В
максимальный выходной ток 50 мА

Характеристики измерительных датчиков

Код in-tТип датчикаДиапазон измерений
r385ТСП50 W100 = 1.385–200…+750 °С
r.385ТСП100 W100 = 1.385 (Pt 100)–200…+750 °С
r391ТСП50 W100 = 1.391–200…+750 °С
r.391ТСП100 W100 = 1.391–200…+750 °С
r-21ТСП гр. 21 (R0=46 Oм, W100 = 1.391)–200…+750 °С
r426ТСМ50 W100 = 1.426–50…+200 °С
r.426ТСМ100 W100 = 1.426–50…+200 °С
r-23ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)–50…+200 °С
r428ТСМ50 W100 = 1.428–190…+200 °С
r.428ТСМ100 W100 = 1.428–190…+200 °С
E_A1термопара ТВР (А-1)0…+2500 °С
E_A2термопара ТВР (А-2)0…+1800 °C
E_A3термопара ТВР (А-3)0…+1800 °C
E_ _bтермопара ТПР (В)+200…+1800 °C
E_ _Jтермопара ТЖК (J)–200…+1200 °С
E_ _Kтермопара ТХА (K)–200…+1300 °С
E_ _Lтермопара ТХК (L)–200…+800 °С
E_ _nтермопара ТНН (N)–200…+1300 °С
E_ _rтермопара ТПП (R)0…+1750 °C
E_ _Sтермопара ТПП (S)0…+1750 °C
E_ _tтермопара ТМК (Т)–200…+400 °C
i 0_5ток 0…5 мА0…100 %
i 0.20ток 0…20 мA0…100 %
i 4.20ток 4…20 мА0…100 %
U-50напряжение –50…+50 мВ0…100 %
U0_1напряжение 0…1 В0…100 %

Условия эксплуатации

Температура воздуха, окружающего корпус прибора+1…+50 °C
Атмосферное давление86…106,7 кПа
Относительная влажность воздуха (при 35 °C)30…85 %

Варианты исполнения:

ТРМ101-РИ
ТРМ101-ТР
ТРМ101-ИИ
ТРМ101-ИР
ТРМ101-СР
ТРМ101-УР
ТРМ101-РР
ТРМ101-ТТ
ТРМ101-РС
ТРМ101-СУ
ТРМ101-ИК
ТРМ101-СИ
ТРМ101-КТ
ТРМ101-КР
ТРМ101-РТ
ТРМ101-КС
ТРМ101-СТ
ТРМ101-КК
ТРМ101-ИТ
ТРМ101-КИ
ТРМ101-ИУ
ТРМ101-КУ
ТРМ101-ТУ
ТРМ101-УИ
ТРМ101-СС
ТРМ101-ТИ
ТРМ101-РУ
ТРМ101-ТК
ТРМ101-ИС
ТРМ101-УК
ТРМ101-УУ
ТРМ101-УТ
ТРМ101-СК
ТРМ101-ТС
