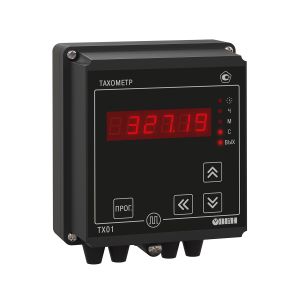

ТХ01-RS тахометр

ТХ01-RS тахометр

Тахометр ТХ01-RS с RS-485 предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.

Функциональные возможности Тахометра ТХ01-RS с RS-485

  • Измерение скорости вращения и времени наработки.
  • Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы.
  • 2 модификации по напряжению питания:
    • универсальный источник питания (~110 В, ~230 В и =24 В);
    • питание от бортовой сети или аккумулятора (=12 В и =24 В).
  • Подключение датчиков n-p-n и p-n-p-типа, герконов.
  • Интерфейс RS-485 (Modbus RTU/ASCII).
  • Выходные элементы: э/м реле, ток 4…20 мА, напряжение 0…10 В.
  • Защита настроек паролем.
  • Сохранение настроек и результатов при отключении питания.
  • Работа при низких температурах: -20…+70 °С.

Особенности тахометра ТХ01-RS

  • Госреестр средств измерений РФ, Белоруссии.
  • Свидетельство о типовом одобрении (Морской регистр).
  • Дискретный выход (Р) – устройство сравнения (компаратор): падение/повышение частоты, сигнализация достижения времени наработки и т.п.
  • Аналоговый выход (И, У) – 2 режима работы:
    • П-регулятор (управляющий сигнал выдается в зависимости от рассогласования).
    • Регистратор (сигнал изменяется в зависимости от частоты).
  • Каждая модификация имеет в базе:
    • интерфейс RS-485 с поддержкой Modbus RTU/ASCII.
    • питание от =24 В.
    • релейный выход (8 А, ~220 В).

Технические характеристики Тахометра ТХ01-RS с RS-485

Питание

Диапазон переменного напряжения ТХ01-Х.Х.ХР-RS

напряжение, Вот 90 до 264 (номинальные значения 110, 220 или 240)
— частота, Гцот 47 до 63 (номинальные значения 50 и 60 Гц)
Диапазон напряжения постоянного тока ТХ01-224.Х.ХР-RS, Вот 20 до 34  (номинальное значение 24)
Диапазон напряжения постоянного тока ТХ01-24.Х. ХР-RS, Вот 10,5 до 30 (номинальные значения 12 и 24)

Максимальная потребляемая мощность:

— ТХ01-24.Х. ХР-RS, Вт, не болеене более 8
— ТХ01-224.Х. ХР-RS, ВА, не болеене более 10

Характеристики входов

ПараметрЗначение
Частота входного сигнала, Гцот 0,2 до 2500
Диапазон измерения, об/минот 12 до 150 000
Подключаемые датчикиp-n-p-, n-p-n–типа с открытым коллекторным выходом, «сухой контакт» (герконы)
Максимальный входной ток, мА10
Входной ток при активном уровне сигнала, мА, не менее4,5
Максимальное входное напряжение, В30
Длительность импульса на счетном входе, мкс, не менее10
Длительность сигнала на входе «Счет наработки», мс, не менее300

Счетчик времени наработки

Диапазон измеренияот 1 с до 9999 суток 23 ч

Встроенный источник питания

Номинальное выходное постоянное напряжение24 ± 3 В
Максимальный выходной ток50 мА

Метрологические характеристики

ПараметрЗначение
Предел допускаемой приведенной погрешности измерений, %, не более±0,5
Интервал между поверками, лет2
Средний срок службы, лет12

Интерфейсы связи

ИнтерфейсRS-485
Протоколы передачи данныхModbus RTU/ASCII

Условия эксплуатации

Температура окружающего воздуха-20…+70 °С
Атмосферное давление84…106,7 кПа
Относительная влажность воздуха (при 35 °С)не более 95 %

Варианты исполнения

ТХ01-224.Щ2.Р-RS
ТХ01-224.Н.Р-RS
ТХ01-224.Щ2.ИР-RS
ТХ01-224.Щ2.УР-RS
ТХ01-224.Н.ИР-RS
ТХ01-24.Н.Р-RS
ТХ01-24.Щ2.УР-RS
ТХ01-224.Н.УР-RS
ТХ01-24.Щ2.Р-RS
ТХ01-24.Щ2.ИР-RS
ТХ01-24.Н.ИР-RS
ТХ01-24.Н.УР-RS


Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru


Цены по запросу на почту:

tehatm@inbox.ru
