Термодат-22М5

Термодат-22М5

Термодат-22М5 — Измеритель температуры, аварийный сигнализатор и позиционный регулятор со светодиодными индикаторами по 8, 12 или 24 каналам одновременно. Прибор имеет от 8 до 24 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • 8 — 24 канала
  • 2 блока
  • Яркие светодиодные индикаторы
  • Входы универсальные или для термопар
  • 2 аварийных реле на основном блоке
  • Энергонезависимая память 4 Мбайта (дополнительная опция)
  • Интерфейс для связи с компьютером RS485 (дополнительная опция)
  • Гарантия 5 лет

Технические характеристики ТЕРМОДАТ-22М5

  • Входы:Восемь, двенадцать или двадцать четыре универсальных входа;
  • Выходы:  Реле с переключающимися контактами (7А, ~220В);
  • Закон регулирования:Двухпозиционный;
  • Диапазон температур измерения:От -270°С до 1372°С, (зависит от типа датчика);
  • Напряжение питания:Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 20 Вт;
  • Корпус:Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
  • Дисплей:Светодиодный, 2 строки по 4 разряда, индикатор номера канала (14мм и 10мм); 4 индикатора аварийной сигнализации;
  • Габаритные размеры:Блок индикации и управления: 96х96х82мм; Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
  • Масса:Не более 2,5 кг;
  • Условия эксплуатации:От +5ºС до +45ºС, влажность от 5 до 90%, без конденсации влаги;

Описание

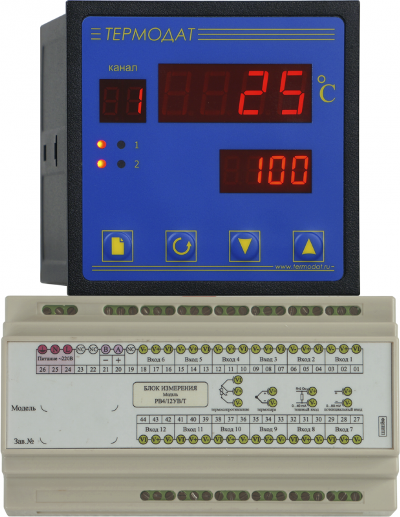

Многоканальный позиционный терморегулятор Термодат-22М5 — многоканальный прибор для измерения и аварийной сигнализации или позиционного регулирования температуры по восьми, двенадцати или двадцати четырем независимым каналам одновременно. Исполнение в виде двух блоков – блок индикации в металлическом корпусе для щитового монтажа и блок измерения в пластиковом корпусе для крепления на DIN-рейку. Блоки могут быть удалены друг от друга на расстояние до 1км. Термодат-22М5 оснащен дополнительными светодиодными индикаторами, отображающими номер текущего канала, температуру уставки текущего канала и состояние двух общих аварийных реле. Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Варианты исполнения ТЕРМОДАТ-22М5

22М5/2Р/485-РВ/8УВ8 универсальных входов, 2 аварийных реле, интерфейс RS485
22М5/2Р/485-РВ/8УВ/8Р8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485
22М5/2Р/485-РВ/8УВ/8Р/8Р8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485
22М5/2Р/485/4М-РВ/8УВ8 универсальных входов, 2 аварийных реле, интерфейс RS485, архивная память
22М5/2Р/485/4М-РВ/8УВ/8Р8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память
22М5/2Р/485/4М-РВ/8УВ/8Р/8Р8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память
22М5/2Р/485-РВ/12УВ12 универсальных входов, 2 аварийных реле, интерфейс RS485
22М5/2Р/485-РВ/12УВ/12Р12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485
22М5/2Р/485/4М-РВ/12УВ12 универсальных входов, 2 аварийных реле, интерфейс RS485, архивная память
22М5/2Р/485/4М-РВ/12УВ/12Р12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память
22М5/2Р/485/4М-РВ/12УВ/12Р/12Р12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память
22М5/2Р/485/4М-РВ/12УВ/12Р/12Р-РВ/12А12 универсальных входов, 12 реле, 2 аварийных реле, 12 аналоговых выходов, интерфейс RS485, архивная память
22М5/2Р/485-РВ/24УВ24 универсальных входа, 2 аварийных реле, интерфейс RS485
22М5/2Р/485/4М-РВ/24УВ24 универсальных входа, 2 аварийных реле, интерфейс RS485, архивная память

Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru


Цены по запросу на почту:

tehatm@bk.ru

tehatm@inbox.ru
