Термодат-18Е6

термодат 18е6

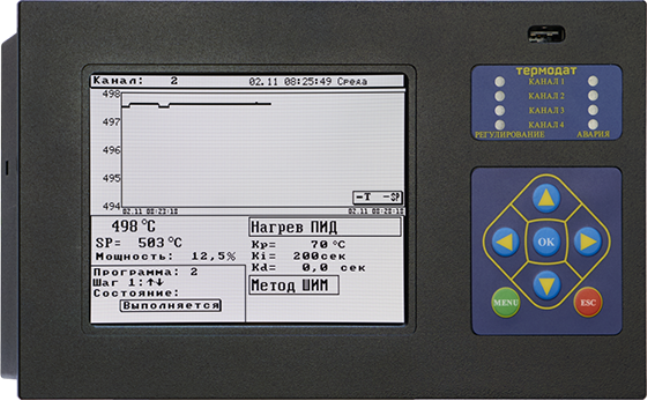

Термодат-18Е6 — одноканальный регулятор температуры по программе и электронный самописец с графическим 6″ дисплеем. Возможные опции — USB-разъемом для снятия архивных данных на Flash-носитель и Ethernet-разъем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 7 кнопками справа от экрана.

  • ПИД-регулятор
  • Регулирование по программе
  • Электронный самописец
  • Большой графический дисплей 6 дюймов
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (цифровой) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • USB-разъем
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 230х135х68мм
  • Гарантия 5 лет

Технические характеристики ТЕРМОДАТ-18Е6

  • Входы:Один универсальный вход, один дискретный вход;
  • Выходы:Реле, транзисторный выход, релейно-симисторный выход;
  • Считывание архива:USB-разъем;
  • Возможные опции:Ethernet-разъем;
  • Закон регулирования:ПИД, Двухпозиционный, трехпозиционный, регулирование по программе;
  • Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:  Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 15 Вт;
  • Корпус:Металлический, для щитового монтажа;
  • Дисплей:Графический жидкокристаллический экран 120х92 мм, разрешение 320х240 точек;
  • Дополнительные индикаторы:Восемь светодиодных индикаторов режима работы;
  • Габаритные размеры:230х138мм. глубина 95мм;
  • Масса:Не более 2 кг;
  • Условия эксплуатации:От -10ºС до +45ºС, влажность от 5 до 80%, без конденсации влаги;

Описание

Термодат-18Е6 одноканальный регулятор температуры по программе и электронный самописец, с возможностью регулирования по двухпозиционному или трехпозиционному закону, оснащенный таймером, дополнительными светодиодными индикаторами и выходами, а также USB-разъемом для скачивания архива прибора на Flash-носитель. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, большой графический 6 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-18Е6 оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений

Варианты исполнения ТЕРМОДАТ-18Е6

18Е6/1УВ/1В/1Т/1РС/3Р/1А/485/8Gb/F

1 универсальный вход, 1 дискретный вход, 1 транзисторный выход, 1 релейно-симисторный выход, 3 реле, 1 аналоговый выход, интерфейс RS485, архивная память 4 Гб, USB-разъем

18Е6/1УВ/1В/1Т/1РС/3Р/1А/485/8Gb/F/Eth

1 универсальный вход, 1 дискретный вход, 1 транзисторный выход, 1 релейно-симисторный выход, 3 реле, 1 аналоговый выход, интерфейс RS485, архивная память 4 Гб, USB-разъем, Ethernet-разъем
