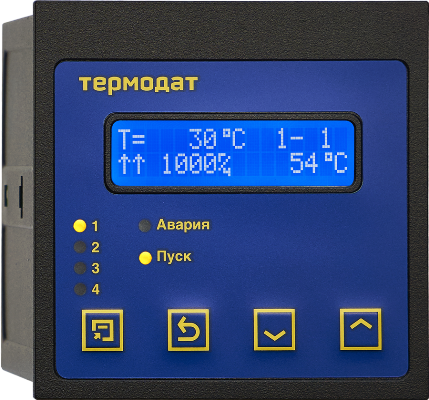

Термодат-14Е5 — одноканальный регулятор температуры по программе и электронный самописец с двухстрочным алфавитно-цифровым дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана

  • ПИД-регулятор
  • Регулирование по программе
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейный, симисторный, транзисторный
  • Возможность трехпозиционного регулирования с помощью задвижек с электроприводом
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
  • Гарантия 5 лет

Технические характеристики ТЕРМОДАТ-14Е5

  • Входы:Один универсальный вход, один дискретный вход;
  • Выходы:Реле, транзисторный выход, симисторный выход, релейно-симисторный выход, аналоговый выход;
  • Закон регулирования:ПИД, двухпозиционный, трехпозиционный, регулирование по программе;
  • Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:  Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 10 Вт;
  • Корпус:Металлический, для щитового монтажа;
  • Дисплей:Двухстрочный жидкокристаллический алфавитно-цифровой дисплей; Шесть светодиодных индикаторов режима работы;
  • Габаритные размеры:Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
  • Масса:Не более 1 кг;
  • Условия эксплуатации:От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;

Описание

Терморегулятор-измеритель программный с функцией ПИД-регулирования Термодат-14Е5 — одноканальный регулятор температуры по программе, с возможностью регулирования по двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе и предназначен для щитового монтажа и имеет двухстрочный алфавитно-цифровой дисплей. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-14Е5 оснащен дополнительными светодиодными индикаторами – для отображения температуры уставки, отображения текущего режима работы прибора и аварийной ситуации. Дискретный вход, предназначенный для включения и выключения регулирования или таймера. Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений

Варианты исполнения ТЕРМОДАТ-14Е5

14Е5/1УВ/1В/2Р/1С/1Т/485/4М1 универсальный вход, 1 дискретный вход, 2 реле, 1 симисторный выход, 1 транзисторный выход, интерфейс RS485, архивная память
14Е5/1УВ/1В/2Р/1РС/1Т/1А/4851 универсальный вход, 1 дискретный вход, 1 аналоговый выход, 2 реле, 1 транзисторный выход, интерфейс RS485
14Е5/1УВ/1В/2Р/1РС/1Т/1А/485/4М1 универсальный вход, 1 дискретный вход, 1 аналоговый выход, 2 реле, 1 транзисторный выход, интерфейс RS485, архивная память
