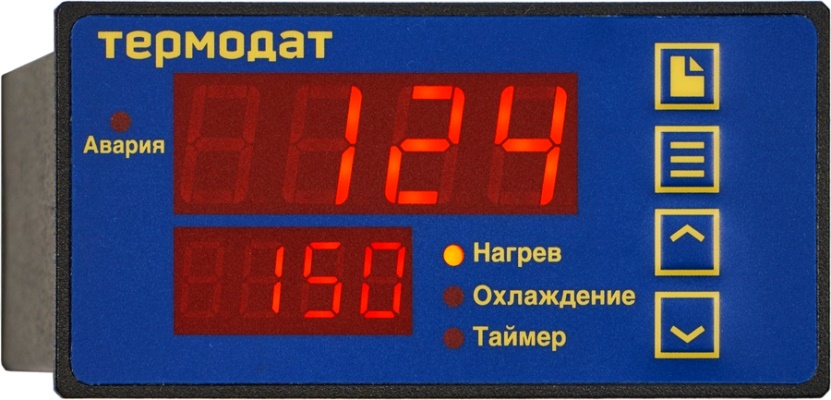

Термодат-12К6-D8-Н

термодат 12к6 d8 н

Термодат-12К6-D8-Н — одноканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • Компактный ПИД-регулятор
  • ПИД-регулирование с автоматической настройкой коэффициентов
  • Универсальный вход
  • Логический (цифровой) вход
  • Выходы: релейный, транзисторный
  • Таймер
  • Аварийная сигнализация
  • Размер 1/8 DIN (96х48х82мм), горизонтальное исполнение
  • Гарантия 5 лет

Технические характеристики Термодат-12К6-D8-Н

  • Входы:Один универсальный вход, один дискретный вход;
  • Выходы:Реле, транзисторный выход;
  • Закон регулирования:ПИД, Двухпозиционный, трехпозиционный;
  • Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 10 Вт;
  • Корпус:пластиковый, для щитового монтажа;
  • Дисплей:Светодиодный, две строки по четыре разряда (высота символов 10мм); Три светодиодных индикатора режима работы;
  • Габаритные размеры:Лицевая панель 96х48мм., глубина 110мм, вырез в щите 91х44мм;
  • Масса:Не более 0,6 кг;
  • Условия эксплуатации:От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;

Описание

Термодат-12К6-D8-Н – компактный ПИД-регулятор температуры, с возможностью регулирования по двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ.
Исполнение в пластиковом горизонтальном корпусе, щитовой монтаж.
Термодат-12К6-D8-Н оснащен дополнительными светодиодными индикаторами – для отображения температуры уставки, отображения текущего режима работы прибора и аварийной ситуации. Дискретный вход, предназначенный для включения и выключения регулирования или таймера.
Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений

Варианты исполнения Термодат-12К6-D8-Н

12К6-D8-Н/1УВ/1В/2Р/1РС/1Т/1А/4851 универсальный вход, 1 дискретный вход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, 1 аналоговый выход, интерфейс RS485
12К6-D8-H/1УВ/1В/2Р/1РС/1Т/1А/485/2М1 универсальный вход, 1 дискретный вход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, 1 аналоговый выход, интерфейс RS485, архив
