Термодат-11МЗТ1

Термодат-11МЗТ1

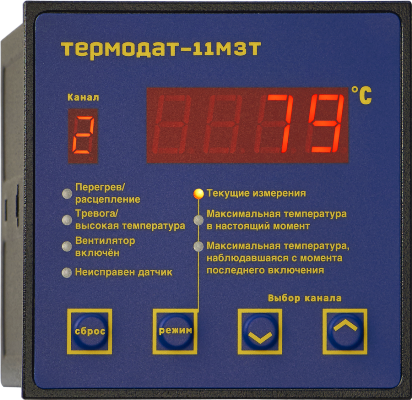

Термодат-11МЗТ1, БКТ (Блок контроля температур), предназначен для контроля температурного режима сухого трансформатора. При опасном повышении температуры трансформатора прибор сначала включает предупредительную сигнализацию и вентиляторы охлаждения. Если повышение температуры продолжится и температура превысит предельно допустимое значение, прибор произведёт аварийное отключение оборудования.

В комплект входит прибор Термодат-11МЗТ1 и термосопротивления ТС 713B-L2 (4 шт).

Прибор выполняет следующие функции:
При превышении 130 градусов по любому из датчиков сработает реле «предупреждение» и на передней панели загорится точечный индикатор — «предупреждение».

При превышении 155 градусов по любому из датчиков сработает реле «перегрев» оборудования и загорится соответствующий точечный индикатор.

При превышении 135 градусов по любому из датчиков сработает реле «охлаждение» и включится вентилятор, при понижении температуры температуры до 110оС вентилятор выключится. Для отображения работы вентилятора на передней панели прибора имеется точечный индикатор «охлаждение».

Реле «неисправность датчика» сигнализирует о неисправности датчика(ов) температуры на любом канале в случае обрыва или короткого замыкания датчика, а также при аномально быстром увеличении температуры (20о С/сек или больше), что также свидетельствует о неисправности датчика температуры. На лицевой панели прибора при неисправности какого-либо датчика загорается соответствующий индикатор.

Кнопка «сброс» служит для отключения реле «перегрев». За 5о С до температуры аварийного отключения сигнализация снова включится. Оператор может повторно отключить сигнал тревоги. После этого реле и индикация «перегрев» в дальнейшем больше не включатся.

Технические характеристики ТЕРМОДАТ-11МЗТ1 , БКТ

  • Входы:Четыре входа для термосопротивлений
  • Выходы:4 реле на блоке индикации и управления.
  • Закон регулирования:
  • Напряжение питания:  Номинальное ~ 220В, допустимое ~160…250В;
  • Диапазон температур эксплуатации:От -30°С до 40°С
  • Корпус:Металлический, для щитового монтажа
  • Дисплей:  Двухстрочный алфавитно-цифровой дисплей
  • Габаритные размеры:Лицевая панель 96х96мм, глубина 92мм, вырез в щите 92х92мм
  • Гарантия:3 года

Модель для заказа — ТЕРМОДАТ-11МЗТ1/485

4 термосопротивления, интерфейс RS485
