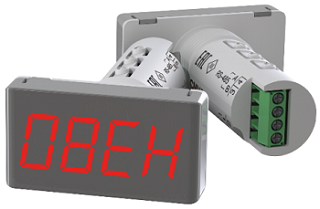

ОВЕН СМИ2 – индикатор для отображения информации оператору по протоколам Modbus RTU/ASCII и ОВЕН. Работает в сети RS-485. Яркий светодиодный дисплей и значительная высота символов (14 мм) обеспечивают видимость отображаемого значения с большого расстояния. Простой в настройке. Легкий монтаж в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм. С 6 июня 2017 года открыты продажи ОВЕН СМИ2 в корпусе с обновлённым дизайном. Лицевая панель прибора изготовлена из серого дымчатого пластика с улучшенными светофильтрующими свойствами, обеспечивающего комфортное равномерное свечение и более качественное отображение информации. Монтажная часть корпуса выполнена из негорючего светло-серого пластика.

Основной функционал ОВЕН СМИ2 светодиодный Modbus-индикатор

  • Вывод целочисленных значений (int, WORD), значений с плавающей точкой (float, REAL), строк текста (string).
  • Наличие интерфейса RS-485 (поддержка протоколов ОВЕН и Modbus RTU/ASCII).
  • Работа в качестве подчиненного (Slave) и ведущего (Master) устройства.
  • Встроенная логика определения аварийных значений отображаемого параметра.
  • Поддержка широковещательной команды для дублирования показаний на большое количество индикаторов.

Исполнение

  • Четырёхразрядный семисегментный буквенно-цифровой индикатор.
  • Компактный корпус 48×26 мм для крепления в шкаф или пульт диспетчерского управления.
  • Простой монтаж (в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм).
  • Расширенный диапазон температур: -40…+70 С.
  • Степень защиты – IP65.
  • Расширенный диапазон питания: 10,5…30 В постоянного тока.
  • Гальваническая развязка.

Использование ОВЕН СМИ2 в качестве щитового индикатора

Светодиодный индикатор ОВЕН СМИ2 удобен для установки в шкафы управления. Легкий монтаж в отверстие для светосигнальной арматуры диаметром 22,5 мм значительно упрощает проектирование и сборку шкафов управления.

Использование ОВЕН СМИ2 в диспетчерских щитах

Светодиодный индикатор ОВЕН СМИ2 удобен для использования в диспетчерских щитах и мнемосхемах. Семисегментный буквенно-цифровой индикатор с высокой яркостью свечения и значительной высотой символов обеспечивает качественное отображение параметров объекта управления.

Использование ОВЕН СМИ2 в кнопочных постах

Компактный корпус и легкий монтаж в стандартное отверстие для светосигнальной арматуры диаметром 22,5 мм позволяют использовать ОВЕН СМИ2 на кнопочных постах и выносных пультах. Применение СМИ2 повышает информативность кнопочных постов. Степень защиты прибора – IP65, непроницаем для пыли и влаги.

Технические характеристики ОВЕН СМИ2 светодиодный Modbus-индикатор

НаименованиеЗначение
Дисплей
ИндикаторОдин четырехразрядный семисегментный
Высота разряда, мм14
Интерфейсы
RS-4851 × RS-485 — для подключения устройств и конфигурации прибора
Сигналы RS-485 – A, B
Гальваническая изоляция между питанием прибора и интерфейсом RS-485 составляет не менее 500 В.
Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 28 800, 38 400, 57 600, 115 200 бит/c
Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Slave)
Питание
Тип питающего напряженияПостоянное
Диапазон питающего напряжения, В10,5…30
Номинальное напряжение питания, В24
Потребляемая мощность, Вт, не более1,5
Корпус
Конструктивное исполнениеДля щитового крепления с отверстием диаметром 22,5 мм
Тип вентиляцииЕстественная вентиляция
Габаритные размеры (ширина × высота × глубина), мм(48 × 26 × 65) ± 1

Степень защиты корпуса:

— со стороны лицевой панелиIP65
— со стороны цилиндрической части корпусаIP20
Общие характеристики
Рабочая температура, °C-40…70
Рабочая влажность, %, не более80 (без конденсации)
Масса прибора, кг, не более0,1
Средний срок службы, лет8
Прикладное ПОКонфигуратор СМИ2

Варианты исполнения

СМИ2
