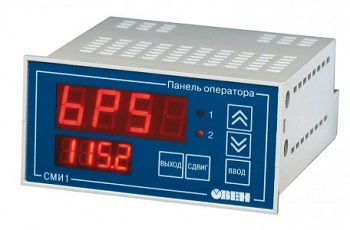

СМИ1 панель оператора с цифровой индикацией

Панель индикации данных с функциями редактирования для распределенных систем управления в сети RS-485 и RS-232 (протоколы Modbus RTU/ASCII, ОВЕН). Поддерживает совместную работу с ОВЕН ПЛК, модулями ОВЕН Мх110, а также с контроллерами и модулями других производителей. Компактное конструктивное исполнение для удобства размещения в щитах и пультах управления – щитовой корпус типа Щ2.

Основные функциональные возможности СМИ1 панели оператора

  • Работа в сети RS-485 И RS-232 по протоколам ОВЕН, Modbus ASCII, Modbus RTU
  • Работа в режимах Master, Slave, в том числе с использованием сетевых входов при работе по протоколу ОВЕН
  • Отображение данных, полученных из сети, на цифровых индикаторах (значения 4 параметров)
  • Редактирование значений параметров и передача их в сеть
  • 6 дискретных входов для подключения датчиков типа «сухой контакт» или транзисторных ключей n-p-n типа с открытым коллектором
  • Напряжение питания ~220 В или =24 В
  • Бесплатная программа «Конфигуратор СМИ1»
  • Помехоустойчивость благодаря импульсному источнику питания 90…264 В частотой 47…63 Гц

Интерфейсы RS-485, RS-232

В СМИ1 установлены модули двух независимых интерфейсов: RS-485 и RS-232.

Интерфейсы RS-485 и RS-232 позволяют:

  • конфигурировать прибор на ПК;
  • получать из сети значения любых параметров;
  • передавать в сеть сигналы с дискретных входов и значения редактируемых параметров.

Подключение СМИ1 к ПК по интерфейсу RS-485 производится через адаптер ОВЕН АС3-М или АС4.

По интерфейсу RS-232 подключение СМИ1 к ПК производится напрямую (без использования адаптера). Этот интерфейс удобно использовать для конфигурирования прибора.

Поддержка протоколов ОВЕН и Modbus

Для сетевого обмена с СМИ1 пользователь может использовать следующие протоколы: ОВЕН, Modbus RTU, Modbus ASCII. Конфигурирование СМИ1 осуществляется по протоколу ОВЕН.

Поддержка распространенного протокола Modbus позволяет СМИ1 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

Работа в режимах Master («мастер» сети) и Slave

СМИ1 можно использовать в качестве «мастера» сети по одному из портов RS-485 или RS-232. При этом другой порт будет работать в режиме Slave, т. е. «подчиненный», и функцию «мастера» может выполнять персональный компьютер.

СМИ1 может работать также в режиме Slave по обоим портам.

Функция СМИ1 «мастер сети» особенно полезна, если сеть состоит из приборов и модулей, которые могут работать только в режиме Slave (см. пример 1).

Конфигурирование СМИ1

Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор СМИ1». Программа предоставляется бесплатно.

В конфигураторе пользователь задает:

  • сетевые настройки;
  • список параметров для отображения на индикаторах (до 4 параметров);
  • список параметров для редактирования оператором (до 16 параметров);
  • таблицу «мастера» сети для организации опроса и пересылки параметров.

Дискретные входы СМИ1

СМИ1 имеет 6 дискретных входов, к которым можно подключать устройства с «сухими» контактами (например, кнопки). Сигнал с дискретного входа передается в сеть и может быть использован, например, для дистанционного запуска и остановки программы ПЛК (см. пример 2).

Шестой дискретный вход можно программно настроить таким образом, что подключенный к нему контакт будет использоваться для дистанционного запрета редактирования параметров.

Варианты исполнения

СМИ1-24
СМИ1-220
