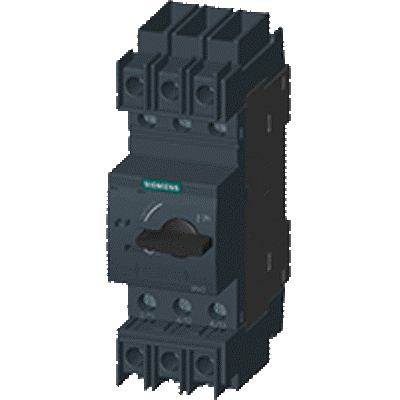

- Автоматический выключатель Siemens Sirius 3RV27 предназначен для защиты от перегрузки и коротких замыканий электроустановок и не двигательных нагрузок, в т.ч. трансформаторов, согласно стандарту UL 489/CSA C22.2 № 5-02
Варианты исполнения автоматического выключателя Siemens Sirius 3RV27
| Код заказ (артикул) | Типоразмер | Номинальный ток | Тепловой расцепитель перегрузки | Уставка расцепителя тока КЗ без задержки срабатывания | Предельная отключающая способность при 400 В AC |
| А | А | А | кА | ||
| 3RV27110AD10 | S00 | 0,16 | 0,16 | 2,1 | 100 |
| 3RV27110BD10 | S00 | 0,2 | 0,2 | 2,6 | 100 |
| 3RV27110CD10 | S00 | 0,25 | 0,25 | 3,3 | 100 |
| 3RV27110DD10 | S00 | 0,32 | 0,32 | 4,2 | 100 |
| 3RV27110ED10 | S00 | 0,4 | 0,4 | 5,2 | 100 |
| 3RV27110FD10 | S00 | 0,5 | 0,5 | 6,5 | 100 |
| 3RV27110GD10 | S00 | 0,63 | 0,63 | 8,2 | 100 |
| 3RV27110HD10 | S00 | 0,8 | 0,8 | 10 | 100 |
| 3RV27110JD10 | S00 | 1 | 1 | 13 | 100 |
| 3RV27110KD10 | S00 | 1,25 | 1,25 | 16 | 100 |
| 3RV27111AD10 | S00 | 1,6 | 1,6 | 21 | 100 |
| 3RV27111BD10 | S00 | 2 | 2 | 26 | 100 |
| 3RV27111CD10 | S00 | 2,5 | 2,5 | 33 | 100 |
| 3RV27111DD10 | S00 | 3,2 | 3,2 | 42 | 100 |
| 3RV27111ED10 | S00 | 4 | 4 | 52 | 100 |
| 3RV27111FD10 | S00 | 5 | 5 | 65 | 100 |
| 3RV27111GD10 | S00 | 6,3 | 6,3 | 82 | 100 |
| 3RV27111HD10 | S00 | 8 | 8 | 104 | 55 |
| 3RV27111JD10 | S00 | 10 | 10 | 130 | 55 |
| 3RV27111KD10 | S00 | 12,5 | 12,5 | 163 | 55 |
| 3RV27114AD10 | S00 | 15 | 15 | 208 | 55 |
| 3RV27214BD10 | S0 | 20 | 20 | 260 | 55 |
| 3RV27214CD10 | S0 | 22 | 22 | 286 | 55 |
Технические характеристики выключателя Siemens Sirius 3RV27
| Основные характеристики автоматов Sirius 3RV27: |
| - Назначение: защита электроустановок, защита трансформаторов согласно UL 489/CSA C22.2 № 5-02 |
| - Типоразмер: S00 |
| - Номинальный ток: до 15 А(S0) |
| - Номинальное рабочее напряжение(Ue) 690 В AC |
| - Номинальная частота 50/60 Гц |
| - Тепловой расцепитель перегрузки(фиксированная, нерегулируемая уставка): от 0,11...15 А |
| - Максимальный расцепитель тока: 13 * In(13-кратный от номинального тока) |
| - Предельная отключающая способность Icu при КЗ: до 65 кА (при 400 В AC) |
| Принадлежности(по типоразмерам): |
| - блок-контакты, блок-контакты состояния |
| - минимальный и независимый расцепители |
| - модули видимого разрыва |
| - изолированные 3-фазные шинки распределения питания |
| - адаптеры для сборных шин и для подключений |
| - дверные поворотные приводы |
| - соединительные модули |
| - корпуса для наружной и скрытой установки |
| - лицевые панели |
| - системы ввода питания |
