SIMATIC S7-200 МИКРОКОНТРОЛЛЕРЫ SIEMENS

SIMATIC S7-200 МИКРОКОНТРОЛЛЕРЫ SIEMENS

Микроконтроллеры SIMATIC S7-200 предназначены для решения задач управления и регулирования в небольших системах автоматизации. При этом, SIMATIC S7-200 позволяют создавать как автономные системы управления, так и системы управления, работающие в общей информационной сети.

Область применения контроллеров SIMATIC S7-200 исключительно широка и простирается от простейших задач автоматизации, для решения которых в прошлом использовались простые реле и контакторы, до задач комплексной автоматизации. SIMATIC S7-200 все более интенсивно используется при создании таких систем управления, для которых в прошлом из соображений экономии необходимо было разрабатывать специальные электронные модули.

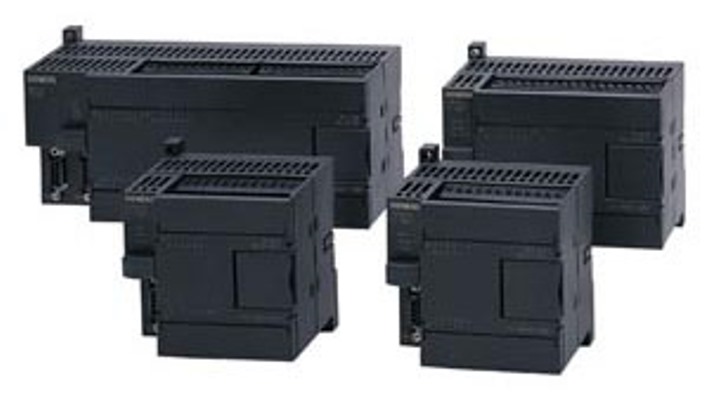

Центральные процессоры Siemens различной производительности (CPU 221, 222, 224, 224 XP, 226):

Микропроцессоры Siemens SIMATIC S7-200 имеют большое количество:

  • Базовых операций: логические инструкции, инструкции адресации результата, сохранения данных, управления таймерами и счетчиками, загрузки, передачи, сравнения, сдвиговых операций, формирования дополнений, вызова подпрограмм (с передачей локальных переменных).
  • Интегрированных коммуникационных функций: чтения (NETR) и записи (NETW) информации в сеть, поддержки свободно программируемого порта (Transmit XMT, Receive RCV).
  • Функций расширенного набора команд: инструкции управления широтно-импульсной модуляцией, генераторами импульсов, выполнением арифметических функций и операций с плавающей запятой, работой ПИД регуляторов, функциями переходов и циклов, преобразования кодов и другие.
  • Счетчики: удобный набор функций в сочетании с встроенными скоростными счетчиками существенно расширяют возможный спектр областей применения контроллера.

Обработка прерываний:

  • Использование входов аппаратных прерываний, фиксирующих появление импульсных сигналов (по нарастающему или спадающему фронту) и позволяющих существенно снизить время реакции контроллера на поступающие запросы.
  • Временные прерывания, периодичность повторения которых может задаваться с шагом в 1мс в диапазоне от 1 до 255 мс.
  • Прерывания от счетчиков: могут формироваться в моменты достижения заданного значения или изменения направления счета.
  • Коммуникационные прерывания: обеспечивают повышение эффективности связи с периферийным оборудованием, например, с принтером или сканнером штрих-кодов.
  • Прямое сканирование входов и выходов, производимое независимо от цикла выполнения программы.
  • Непосредственный опрос входов и управление выходами: опрос входов и управление состоянием выходов может выполняться независимо от цикла выполнения программы. Это позволяет снизить время реакции на прерывание и время формирования соответствующих выходных сигналов.

Защита паролем: трехуровневая защита доступа к программе пользователя. Концепция защиты базируется на использовании следующих вариантов доступа к программе:

  • Полный доступ: программа может быть изменена по Вашему желанию.
  • Только чтение: изменение программы запрещено, допускается выполнять ее тестирование, изменять настройки параметров, копировать программу.
  • Полная защита: программа не может быть прочитана, не может быть скопирована, не может быть изменена. Допускается изменение параметров настройки.

Отладка и диагностика:

  • Выполнение заданного количества (до 124) циклов программы.
  • Принудительная установка входов, выходов, флагов, таймеров и счетчиков.
  • Использование для анализа содержимого буфера событий.
  • Конфигурирование режимов работы диагностических светодиодов.
  • Функции тестирования и диагностики: готовая программа может быть выполнена заданное количество циклов (до 124), результаты выполнения могут быть проанализированы; допускается изменение состояний флагов, счетчиков и таймеров.
  • Конфигурирование режимов работы диагностических светодиодов.
  • Поддержка страничной адресации блоков данных.
  • Использование опционального модуля памяти: для регистрации данных; для хранения и обработки рецептур; для сохранения архива проекта и других файлов.
  • Редактирование программы во время ее выполнения: допускается выполнение операций редактирования и модификации программы без перевода контроллера в режим “STOP”.
  • Дополнительный набор математических функций: SIN, COS, TAN, LN, EXP.

Регистрация данных: Событийно управляемая или периодическая регистрация данных в модуле EEPROM памяти, например, статистических данных, сообщений об ошибках и т.д. Опционально регистрируемые данные могут дополняться отметками даты и времени. Регистрационный файл в любой момент может быть передан в STEP 7-Micro/WIN с использованием S7 Explorer.

Управление рецептами: Рецептуры загружаются вместе с проектом STEP 7-Micro/WIN. Для оптимизации использования памяти рецепты сохраняются в модуле EEPROM памяти. Рецепты могут модифицироваться и дополняться в интерактивном режиме.

Функциональные особенности SIMATIC S7-200

  • Программируемые контроллеры, отличающиеся максимумом эффективности при минимуме затрат.
  • Простота монтажа, программирования и обслуживания.
  • Решение как простых, так и комплексных задач автоматизации.
  • Возможность применения в виде автономных систем или в качестве интеллектуальных ведомых устройств систем распределенного ввода-вывода.
  • Возможность использования в сферах, где применение контроллеров раньше считалось экономически нецелесообразным.
  • Работа в реальном масштабе времени и мощные коммуникационные возможности (PPI, MPI, Industrial Ethernet, PROFIBUS-DP, AS интерфейс, модемная связь).
  • Компактные размеры, возможность установки в ограниченных объемах.

Сигнальные модули ввода-вывода дискретных и аналоговых сигналов Siemens

Применение модулей ввода-вывода дискретных сигналов позволяет увеличить количество входов и выходов, обслуживаемых одним контроллером, и обеспечивает:

Оптимальную адаптацию контроллера к требованиям решаемой задачи за счет подключения необходимого набора модулей расширения. Для расширения могут быть использованы 8-, 16- или 32-канальные модули ввода-вывода дискретных сигналов.

Высокую гибкость: наличие модулей расширения позволяет в любой момент времени расширить функциональные возможности контроллера с внесением соответствующих изменений в его программу.

Увеличение количества каналов ввода-вывода дискретных сигналов, обслуживаемых одним центральным процессором.

Гибкая адаптация программируемого контроллера к требованиям поставленной задачи.

Информация для заказа Siemens SIMATIC S7-200

6AG1222-1BF22-2XB0SIPLUS S7-200 EM222, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ, 8 ВЫХОДОВ, РАСШИРЕННЫЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН-25… +70 ГРАД. ЦЕЛЬС. НА БАЗЕ 6ES7222-1BF22-0XA0
6GK7243-2AX01-0XA0SIMATIC NET, CP 243-2 КОММУНИКАЦИОННЫЙ ПРОЦЕССОР ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC S7-200 К AS-INTERFACE: ВЕДУЩЕЕ УСТРОЙСТВО AS-INTERFACE СПЕЦИФИКАЦИИ V2.11 ПРОФИЛЯ M0E/M1E
6AV6640-0AA00-0AX1TD400C 4-ХСТРОЧНЫЙ ТЕКСТОВЫЙ ДИСПЛЕЙ ДЛЯ SIMATIC S7-200 С КАБЕЛЕМ (2,5M) И МОНТАНЫМИ ПРИНАДЛЕЖНОСТЯМИ, С ЛИЦЕВОЙ ПАНЕЛЬЮ ОПРЕДЕЛЯЕМОЙ ПОЛЬЗОВАТЕЛЕМ, КОНФИГУРИРОВАНИЕ В СРЕДЕ STEP7-MICRO/WIN V4 SP6
6ES7211-0AA23-0XB0SIMATIC S7-200: ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 221, ОБЪЕМ ПАМЯТИ ПРОГРАММ 4 КБАЙТ/ 1.3К ИНСТРУКЦИЙ, ОБЪЕМ ПАМЯТИ ДАННЫХ 2 КБАЙТ, 1 PPI/ СВОБОДНО ПРОГР. ПОРТ/ RS 485, ПИТАНИЕ =24В, 6DI =24В, 4DO =24В/ 0.75А
6ES7211-0BA23-0XB0SIMATIC S7-200: ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 221, ОБЪЕМ ПАМЯТИ ПРОГРАММ 4 КБАЙТ/ 1.3К ИНСТРУКЦИЙ, ОБЪЕМ ПАМЯТИ ДАННЫХ 2 КБАЙТ, 1 PPI/ СВОБОДНО ПРОГР. ПОРТ/ RS 485, ПИТАНИЕ ~115/230В, 6DI =24В, 4DO С ЗАМЫКАЮЩИМИ КОНТАКТАМИ РЕЛЕ, ~24…230В/ =24В/ 2.0А НА КОНТАК
6ES7840-2CC01-0YX1SIMATIC S7-200 PC ACCESS V1.0, OPC SERVER F. S7-200, ЛИЦЕНЗИЯ ДЛЯ 15 УСТАНОВОК R-SW, SW И ДОКУМЕНТАЦИЯ НА CD, 6 ЯЗЫКОВ (G,E,F,I,S,CH), РАБОТАЕТ ПОД WIN2000/XP, ДЛЯ SIMATIC S7-200
6ES7840-2CC01-0YX0SIMATIC S7-200 PC ACCESS V1.0, OPC SERVER F. S7-200, ЛИЦЕНЗИЯ ДЛЯ ОДНОЙ УСТАНОВКИ R-SW, SW И ДОКУМЕНТАЦИЯ НА CD, 6 ЯЗЫКОВ (G,E,F,I,S,CH), РАБОТАЕТ ПОД WIN2000/XP, ДЛЯ SIMATIC S7-200
6ES7221-1EF22-0XA0SIMATIC S7-200, EM 221, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ ДЛЯ CPU 222/ CPU 224/ CPU 226/ CPU 226XM: ОПТИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВХОДОВ ~120/230В
6ES7222-1HD22-0XA0SIMATIC S7-200, EM 222, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ ДЛЯ CPU 222/ CPU 224/ CPU 226/ CPU 226XM: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 4 ВЫХОДА С ЗАМЫКАЮЩИМИ КОНТАКТАМИ РЕЛЕ =5…30В/ ~5…250В/ 10А
6ES7222-1BD22-0XA0SIMATIC S7-200, EM 222, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ ДЛЯ CPU 222/ CPU 224/ CPU 226/ CPU 226XM: ОПТИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 4 ВЫХОДА =4…24В/ 5А
6ES7222-1EF22-0XA0SIMATIC S7-200, EM 222, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ ДЛЯ CPU 222/ CPU 224/ CPU 226/ CPU 226XM: ОПТИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВЫХОДОВ ~120/230В/ 0.5А
6ES7253-1AA22-0XA0SIMATIC S7-200, EM 253: МОДУЛЬ ПОЗИЦИОНИРОВАНИЯ ДЛЯ S7-200 С CPU222/ CPU224/ CPU226/ CPU226XM. УПРАВЛЕНИЕ СКОРОСТЬЮ ПЕРЕМЕЩЕНИЯ И ПОЗИЦИОНИРОВАНИЕМ ПО ОДНОЙ ОСИ ЭЛЕКТРОПРИВОДА С СЕРВО- ИЛИ ШАГОВЫМ ДВИГАТЕЛЕМ
6ES7277-0AA22-0XA0SIMATIC S7-200, EM 277: МОДУЛЬ ВЕДОМОГО УСТРОЙСТВА PROFIBUS-DP ДЛЯ S7-200 С CPU222/ CPU224/ CPU226/ CPU226XM (НЕ НИЖЕ 6ES72XX-XX21XX-0XA0), ДО 12 МБИТ/С, 1 ИНТЕРФЕЙС PROFIBUS-DP/MPI, 9-ПОЛЮСНОЕ ГНЕЗДО СОЕДИНИТЕЛЯ D-ТИПА
6ES7901-3CB30-0XA0SIMATIC S7-200, PC/PPI КАБЛЬ С ПОДДЕРЖКОЙ МУЛЬТИМАСТЕРНОГО РЕЖИМА, ДЛЯ ПОДКЛЮЧЕНИЯ S7-200 К ПОСЛЕДОВАТЕЛЬНОМУ ПОРТУ ПК, ПОДДЕРЖИВАТ РЕЖИМ МВОБОДНО-ПРОГРАММИРУЕМОГО ПОРТА И GSM-МОДЕМОВ
6ES7274-1XH00-0XA0SIMATIC S7-200, SM 274: БЛОК ИЗ 14 ПЕРЕКЛЮЧАТЕЛЕЙ ДЛЯ ИМИТАЦИИ ВХОДНЫХ ДИСКРЕТНЫХ СИГНАЛОВ =24В, ДЛЯ CPU 224
6ES7274-1XK00-0XA0SIMATIC S7-200, SM 274: БЛОК ИЗ 24 ПЕРЕКЛЮЧАТЕЛЕЙ ДЛЯ ИМИТАЦИИ ВХОДНЫХ ДИСКРЕТНЫХ СИГНАЛОВ =24В, ДЛЯ CPU 226/ CPU 226XM
6ES7274-1XF00-0XA0SIMATIC S7-200, SM 274: БЛОК ИЗ 8 ПЕРЕКЛЮЧАТЕЛЕЙ ДЛЯ ИМИТАЦИИ ВХОДНЫХ ДИСКРЕТНЫХ СИГНАЛОВ =24В
6ES7901-3DB30-0XA0SIMATIC S7-200, USB/PPI КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ S7-200 К USB ПОРТУ КОМПЬЮТЕРА, ПОДДЕРЖКА МУЛЬТИМАСТЕРНОГО PPI-РЕЖИМА, БЕЗ ПОДДЕРЖКИ СВОБОДНО ПРОГРАММИРУЕМОГО ПОРТА S7-200, ДЛИНА 5М
6ES7292-1AD20-0AA0SIMATIC S7-200, ЗАПАСНОЙ 7-ПОЛЮСНЫЙ ТЕРМИНАЛЬНЫЙ БЛОК ДЛЯ МОДУЛЕЙ EM 221, EM 222, УПАКОВКА ИЗ 4 ШТУК
6ES7292-1AE20-0AA0SIMATIC S7-200, ЗАПАСНОЙ СЪЕМНЫЙ 12-ПОЛЮСНЫЙ ТЕРМИНАЛЬНЫЙ БЛОК ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНИХ ЦЕПЕЙ CPU 221, CPU 222 И МОДУЛЕЙ ВВОДА-ВЫВОДА
6ES7292-1AF20-0AA0SIMATIC S7-200, ЗАПАСНОЙ СЪЕМНЫЙ 14-ПОЛЮСНЫЙ ТЕРМИНАЛЬНЫЙ БЛОК ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНИХ ЦЕПЕЙ CPU 226/ CPU 226XM
6ES7292-1AG20-0AA0SIMATIC S7-200, ЗАПАСНОЙ СЪЕМНЫЙ 18-ПОЛЮСНЫЙ ТЕРМИНАЛЬНЫЙ БЛОК ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНИХ ЦЕПЕЙ CPU 224
6ES7290-6AA20-0XA0SIMATIC S7-200, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ ДЛЯ 2-РЯДНОГО РАЗМЕЩЕНИЯ МОДУЛЕЙ В СИСТЕМАХ С CPU 222/ CPU 224/ CPU 226/ CPU 226XM
6ES7231-0HF22-0XA0SIMATIC S7-200, МОДУЛЬ АНАЛОГОВОГО ВВОДА EM 231, ТОЛЬКО ДЛЯ S7-22X CPU, 8 AI, =0-10В, МАКС. 2AI 0..20MA, 12/11 БИТНЫЙ ПРЕОБРАЗОВАТЕЛЬ
6ES7232-0HD22-0XA0SIMATIC S7-200, МОДУЛЬ АНАЛОГОВОГО ВЫВОДА EM 232, ТОЛЬКО ДЛЯ S7-22X CPU, 4 AO, +/- 10В DC, 0..20MA, 12/11 БИТНЫЙ ПРЕОБРАЗОВАТЕЛЬ
6ES7291-8GH23-0XA0SIMATIC S7-200, МОДУЛЬ ПАМЯТИ MC 291, 256 КБ, ДЛЯ S7-22X CPU, ХРАНЕНИЕ ПРОГРАММЫ ПЛК, НАКОПЛЕНИЯ ДАННЫХ, РАБОТЫ С РЕЦЕПТАМИ
6ES7291-8GF23-0XA0SIMATIC S7-200, МОДУЛЬ ПАМЯТИ MC 291, 64 КБ, ДЛЯ S7-22X CPU, ХРАНЕНИЕ ПРОГРАММЫ ПЛК, НАКОПЛЕНИЯ ДАННЫХ, РАБОТЫ С РЕЦЕПТАМИ
6ES7231-7PF22-0XA0SIMATIC S7-200, МОДУЛЬ ТЕРМОПАР EM 231 TC, ТОЛЬКО ДЛЯ S7-22X CPU, 8 ВХОДОВ, +/-80 МВ И ТЕРМОПАРЫ ТИПА J,K,S,T,R,E,N, 15 БИТ + ЗНАК
6ES7231-7PC22-0XA0SIMATIC S7-200, МОДУЛЬ ТЕРМОСОПРОТИВЛЕНИЙ EM 231 RTD, ТОЛЬКО ДЛЯ S7-22X CPU, 4ВХОДА, PT100/200/500/1000/10000 NI100/120/1000, CU10, 14 ГОСТ, СОПРОТИВЛЕНИЕ 150/300/600 ОМ, 15 БИТ + ЗНАК
6ES7297-1AA23-0XA0SIMATIC S7-200, ОПЦИОНАЛЬНЫЙ КОМБИНИРОВАННЫЙ МОДУЛЬ БАТАРЕИ И ЧАСОВ РЕАЛЬНОГО ВРЕМЕНИ ДЛЯ CPU 221/ CPU 222 ОТ … 23-0XB0
6ES7291-8BA20-0XA0SIMATIC S7-200, ОПЦИОНАЛЬНЫЙ МОДУЛЬ БАТАРЕИ ДЛЯ ДОЛГОВРЕМЕННОГО ХРАНЕНИЯ ДАННЫХ В ПАМЯТИ ЦЕНТРАЛЬНЫХ ПРОЦЕССОРОВ CPU 221/ CPU 222/ CPU 224/ CPU 226/ CPU 226XM
6ES7290-2AA00-0XA0SIMATIC S7-200, ТЕРМИНАЛЬНЫЙ ЭЛЕМЕНТ С 12 РАЗЪЁМАМИ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ ОТ ПОЛЕВЫХ УСТРОЙСТВ, ДЛЯ CPU 212/221/222 10 ШТ. В УПАКОВКЕ
6ES7291-3AX20-0XA0SIMATIC S7-200. НАБОР ЗАПАСНЫХ ФРОНТАЛЬНЫХ ОТКИДНЫХ СТВОРОК ДЛЯ ЦЕНТРАЛЬНЫХ ПРОЦЕССОРОВ И МОДУЛЕЙ ВВОДА-ВЫВОДА. ПО 4 СТВОРКИ КАЖДОГО ТИПА
6ES7211-0BA23-0XB0SIMATIC S7-200: ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 221, ОБЪЕМ ПАМЯТИ ПРОГРАММ 4 КБАЙТ/ 1.3К ИНСТРУКЦИЙ, ОБЪЕМ ПАМЯТИ ДАННЫХ 2 КБАЙТ, 1 PPI/ СВОБОДНО ПРОГР. ПОРТ/ RS 485, ПИТАНИЕ ~115/230В, 6DI =24В, 4DO С ЗАМЫКАЮЩИМИ КОНТАКТАМИ РЕЛЕ, ~24…230В/ =24В/ 2.0А НА КОНТАК
6ES7211-0AA23-0XB0SIMATIC S7-200: ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 221, ОБЪЕМ ПАМЯТИ ПРОГРАММ 4 КБАЙТ/ 1.3К ИНСТРУКЦИЙ, ОБЪЕМ ПАМЯТИ ДАННЫХ 2 КБАЙТ, 1 PPI/ СВОБОДНО ПРОГР. ПОРТ/ RS 485, ПИТАНИЕ =24В, 6DI =24В, 4DO =24В/ 0.75А

Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru


Цены по запросу на почту:

tehatm@bk.ru

tehatm@inbox.ru
