СИ20 счетчик импульсов с преобразованием физической величины

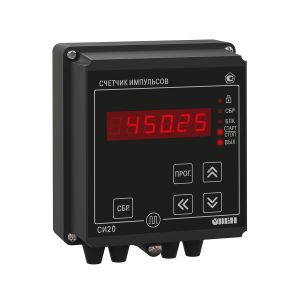

Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и т.п. Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.) Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах  до -20 °С. К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В. Цифровой счетчик импульсов СИ20 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Основные функциональные возможности СИ20 счетчик импульсов

  • Прямой счет импульсов, поступающих от подключенного к прибору датчика.
  • Перевод количества импульсов в реальные единицы измерения продукции.
  • Выбор позиции десятичной точки.
  • Коэффициент масштабирования.
  • Два режима работы выходных устройств: «Дозатор», «Сигнализатор».
  • Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
  • Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом.
  • Встроенный источник питания датчиков – 24В.
  • Управление нагрузкой с помощью одного выходного устройства.
  • Сохранение результатов счета при отключении питания.
  • Программирование с кнопок на лицевой панели прибора.
  • Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.

Технические характеристики СИ20 счетчик импульсов

НаименованиеЗначение
Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, Вот 20 до 34
Диапазон напряжений питания переменного тока СИ20-У.Х.Х, Вот 90 до 264от 47 до 63
Максимальная потребляемая мощность, не более, ВА5
Максимальная частота входных импульсов, Гц2500
Длительность входных импульсов, мкс, не менее200
Диапазон значения множителя0,00001…99999
Частота входного фильтра1…2500
Подключаемые датчики– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
– n-p-n–типа с открытым коллекторным выходом;
– p-n-p–типа.

Номинальное напряжение питания датчиков, В24
Нестабильность напряжения питания датчиков, %10
Максимальный ток нагрузки источника питания датчиков,мА, не более50
Количество разрядов цифрового индикатора6

Габаритные размеры прибора:

– настенный (Н)130×105×65
– щитовой (Щ1)96×96×65
– щитовой (Щ2)96×48×100
Степень защиты корпусаНастенный-IP44, Щитовой-IP54
Масса, кг, не более1
Средний срок службы, лет, не менее8
Межповерочный интервал, лет2

Условия эксплуатации счетчика импульсов ОВЕН СИ20

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов
  • Температура окружающего воздуха от -20 до +70 °С
  • Верхней предел относительной влажности 95% при +35 °С без конденсации влаги
  • Атмосферное давление от 84…106,7 кПа

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

Варианты исполнения

СИ20-У.Н.Р
СИ20-У.Щ2.Р
СИ20-У.Щ1.Р
СИ20-У.Н.К
СИ20-У.Щ2.С
СИ20-У.Щ2.К
СИ20-У.Щ1.С
СИ20-У.Щ1.К
СИ20-У.Н.С
