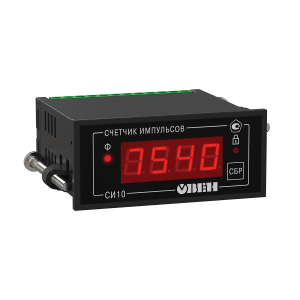

СИ10 простой счетчик импульсов

СИ10 простой счетчик импульсов

СИ10 простой счетчик импульсов

Абсолютно простой счетчик, не требующий никаких настроек. Нужно только подключить датчик и подать питание на прибор. Максимальный предел счета — 9999 импульсов. После превышения этого значения счетчик обнуляется, и счет продолжается. Максимальная частота счета входных импульсов — 200 Гц. Цифровой счетчик импульсов выпускается в корпусе Щ3.

Назначение СИ10 простой счетчик импульсов

Может использоваться для подсчета количества продукции на транспортере, подсчета числа посетителей, суммарного количества изделий и т.п.

Счетчик импульсов ОВЕН СИ10 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать  при отрицательных температурах до -20 °С.

Может идти на замену давно выпускаемого СИ8 если необходим обычный счет с отображением на экране, при невысоких частотах следования импульсов.

Также следует отметить, что цена на это изделие выгодно отличается от стоимости СИ8.

Основные функциональные возможности СИ10 простой счетчик импульсов

  • Прямой счет импульсов, поступающих от подключенного к прибору датчика.
  • Два дискретных входа для организации счета и реализации функции «Сброс».
  • В качестве датчика могут быть использованы герконы, сухие контакты, бесконтактные датчики NPN-типа.
  • Кнопка «СБРОС» на лицевой панели прибора, с возможностью блокировки.
  • Сохранение результатов счета при отключении питания.
  • Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.

Технические характеристики СИ10 простой счетчик импульсов

ПараметрЗначение

Основные технические данные

Диапазон постоянного напряжения питания, В:10,5 до 34 В (номинальные значения 12 или 24 В)
Максимальная потребляемая мощность, ВА, не более5
Количество разрядов индикации4
Масса, кг, не более:0,5
Средний срок службы, лет8
Межповерочный интервал, лет2
Габаритные размеры и степень защиты корпуса74×32×70, IP54 (со стороны передней панели)

Характеристики входов

Подключаемые датчикикоммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);n-p-n–типа с открытым коллекторным выходом
Номинальный ток опроса датчиков, мА12
Номинальное напряжение питания датчиков, В24
Нестабильность напряжения питания датчиков, %10

Характеристики счетчика импульсов

Частота счетных входных импульсов, Гц, не более200
Длительность импульса по счетном входе, мкс, не менее1250
Длительность импульса по входу сброс, мс, не менее300
Частота входного фильтра, Гц10

Предел допускаемой основной погрешности ±1 единица младшего разряда в соответствии с ГОСТ 24907.

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 20 до +70 °С;
  • верхний предел относительной влажности воздуха — не более 95 % при температуре +35 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 84 до 106,7 кПа.

Варианты исполнения

СИ10-24.Щ3


Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru


Цены по запросу на почту:

tehatm@inbox.ru
