ШУЗ прот.R3 — шкаф управления электроприводной задвижкой предназначен для управления задвижкой с электроприводом в адресных системах Рубеж. Шкаф управления задвижкой используется совместно с прибором приемно-контрольным «Рубеж-2ПБ» прот.R3 или автономно.

Характеристики ШУЗ прот.R3

Рабочее напряжение сети230 (+23/-35) В
400 (+40/–60) В
Номинальная частота50 ±1 Гц
Собственная потребляемая мощность от сети, не более30 ВА
Тип системы заземления (выбирается при помощи перемычки)TN-C/ТN-S
Степень защиты оболочкиIP 31 (IP 54 по требованию заказчика)
Габаритные размеры ШУЗ прот.R3510х410х250 мм
Средний срок службы, не менее10 лет
Рабочий диапазон температурот 0 до плюс 55°С

ШУЗ прот.R3 управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУЗ прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

ШУЗ прот.R3 обеспечивает управление электроприводом:

  • задвижки с шаровым затвором, оснащенной блоком концевых выключателей (тип управления 1, конфигурация КВ);
  • задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей (тип управления 2, конфигурация КВ-МВ);
  • задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня (тип управления 3, конфигурация КВ-ДУ).
  • Выбор типа управления ШУЗ прот.R3 осуществляется с прибора «Рубеж-2ПБ» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор».

ШУЗ прот.R3 имеет 3 режима управления:

  • «Автоматический»:
    а) тип управления 1, тип управления 2 – по командам управления от ППКПУ, получаемым по адресной цифровой линии RS-R3 или по командам удаленного запуска задвижки.
    б) тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).
  • «Ручной» – по командам кнопок управления с панели шкафа.
  • «Блокировка пуска» – когда контакторы обесточены и управление невозможно.

ШУЗ прот.R3 реализует следующие функции:

  • контроль наличия и параметров электропитания на вводе сети;
  • контроль исправности основных цепей электрической схемы прибора;
  • контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок дистанционного управления) на обрыв и короткое замыкание;
  • контроль силовой цепи питания двигателя;
  • местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
  • передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
  • управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, от кнопок ДУ, по командам датчиков уровня или по командам местного управления.

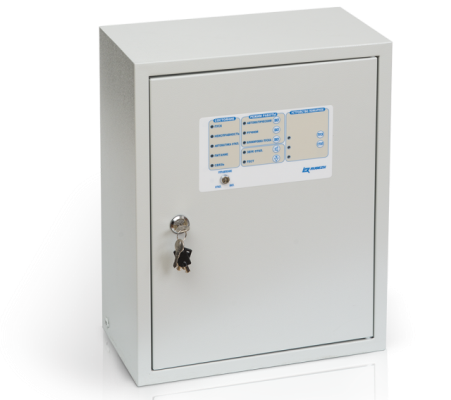

На лицевой стороне ШУЗ прот.R3 расположены индикаторы состояния и органы управления.
