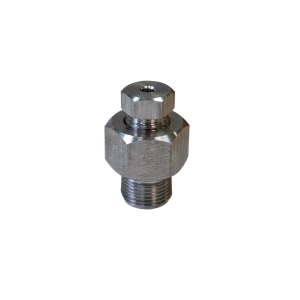

Штуцеры врезные — с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.
Технические характеристики Штуцеры врезные
- Одноразовое использование.
- Уплотнение «металл в металл», врезной металлический конус.
- Материал: нержавейка AISI 304.
- Максимальная рабочая температура: +600 °С.
- Максимальное рабочее давление 6,3 МПа.
Конструктивное исполнение штуцеров
| Исполнение | L1, mm | L2, mm | M | d, mm | S1 | S2 |
| ШВ М8×1.4,5 | 37 | 8 | М8×1 | 4,8 | S22 | S17 |
| ШВ М8×1.3 | 37 | 8 | М8×1 | 3,3 | S22 | S17 |
| ШВ М10×1.4,5 | 39 | 10 | М10×1 | 4,8 | S22 | S17 |
| ШВ М10×1.3 | 39 | 10 | М10×1 | 3,3 | S22 | S17 |
| ШВ М10×1,5.4,5 | 39 | 10 | М10×1,5 | 4,8 | S22 | S17 |
| ШВ М10×1,5.3 | 39 | 10 | М10×1,5 | 3,3 | S22 | S17 |
| ШВ М12×1,5.4,5 | 41 | 12 | М12×1,5 | 4,8 | S22 | S17 |
| ШВ М12×1,5.3 | 41 | 12 | М12×1,5 | 3,3 | S22 | S17 |
| ШВ М16×1,5.4,5 | 42 | 12 | М16×1,5 | 4,8 | S22 | S17 |
| ШВ М16×1,5.3 | 41 | 12 | М16×1,5 | 3,3 | S22 | S17 |
| ШВ М20×1,5.4,5 | 47 | 16 | М20×1,5 | 4,8 | S27 | S17 |
| ШВ М20×1,5.3 | 44 | 14,5 | М20×1,5 | 3,3 | S27 | S17 |
Избыточное давление в зависимости от температуры (ГОСТ 356-80)
| Номинальное давление, МПа | Рабочее давление при наибольшей температуре среды, МПа | Рабочее давление при наибольшей температуре среды, МПа | Рабочее давление при наибольшей температуре среды, МПа | Рабочее давление при наибольшей температуре среды, МПа | Рабочее давление при наибольшей температуре среды, МПа | Рабочее давление при наибольшей температуре среды, МПа | Рабочее давление при наибольшей температуре среды, МПа |
| 200 °С | 300 °С | 400 °С | 480 °С | 520 °С | 560 °С | 600 °С | |
| 6,3 | 6,3 | 5,4 | 4,8 | 4 | 3,7 | 3,2 | 2,8 |
Варианты исполнения Штуцеры врезные
| ШВ М20Х1,5.3 Штуцер с врезным конусом резьбой М20х1,5 на диаметр монтажной части датчика 3 мм | ШВ М16Х1,5.4,5 Штуцер с врезным конусом резьбой М16х1,5 на диаметр монтажной части датчика 4,5 мм |
| ШВ М20Х1,5.4,5 Штуцер с врезным конусом резьбой М20х1,5 на диаметр монтажной части датчика 4,5 мм | ШВ М10Х1,5.4,5 Штуцер с врезным конусом резьбой М10х1,5 на диаметр монтажной части датчика 4,5 мм |
| ШВ М10Х1,5.3 Штуцер с врезным конусом резьбой М10х1,5 на диаметр монтажной части датчика 3 мм | ШВ М10Х1.4,5 Штуцер с врезным конусом резьбой М10х1 на диаметр монтажной части датчика 4,5 мм |
| ШВ М10Х1.3 Штуцер с врезным конусом резьбой М10х1 на диаметр монтажной части датчика 3 мм | ШВ М12Х1,5.3 Штуцер с врезным конусом резьбой М12х1,5 на диаметр монтажной части датчика 3 мм |
| ШВ М16Х1,5.3 Штуцер с врезным конусом резьбой М16х1,5 на диаметр монтажной части датчика 3 мм | ШВ М8Х1.4,5 Штуцер с врезным конусом резьбой М8х1 на диаметр монтажной части датчика 4,5 мм |
| ШВ М12Х1,5.4,5 Штуцер с врезным конусом резьбой М12х1,5 на диаметр монтажной части датчика 4,5 мм | ШВ М8Х1.3 Штуцер с врезным конусом резьбой М8х1 на диаметр монтажной части датчика 3 мм |
