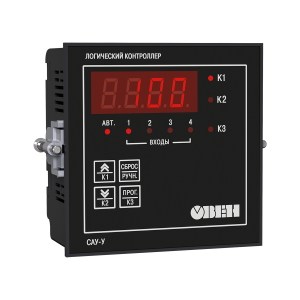

САУ-У контроллер для управления группой насосов с чередованием

Контроллер предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП,  САУ-М6, САУ-М7Е). Прибор выпускается в корпусах 3-х типов: настенном (Н), DIN-реечном (Д) и щитовом (Щ11).

Основные преимущества контроллера для управления насосом ОВЕН САУ-У

  • Простая настройка прибора с лицевой панели.
  • Возможность инвертирования сигнала с датчиков
  • Универсальный источник питания: 220 В переменного тока или 24 В постоянного
  • Питание кондуктометрических датчиков переменным напряжением
  • Возможность ручного управления

Технические характеристики САУ-У контроллера

НаименованиеЗначение

Диапазон переменного напряжения питания:

напряжение, В90…264 (номинальные значения – 110 , 220 или 240)
частота, Гц47…63 (номинальные значения – 50 и 60)
Диапазон постоянного напряжения питания, В:20…34 (номинальное значение – 24)
Потребляемая мощность, ВА, не более6

Входы

Количество входов (каналов контроля входного сигнала)4
Типы датчиковкондуктометрические, поплавковые,
механические контактные устройства, датчики с токовым выходом

Питание датчиков от внутреннего источника:

постоянное или переменное напряжение, В5±0,5
частота для переменного тока, Гц25±1
Ток, протекающий через кондуктометрический датчик, мА, не более1
Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более450
Унифицированные датчики с токовым сигналом, мАот 0 до 5,от 0 до 20,от 4 до 20
Дискретность установки порога срабатывания канала контроля входного сигнала, %1

Выходы

Количество релейных выходных каналов (вид коммутационных контактов)3 (нормально разомкнутые)

Номинальное коммутируемое напряжение в нагрузке

для цепи постоянного тока*, В, не более24
для цепи переменного тока**, В, не более250

Установившийся ток при максимальном напряжении:

для цепи постоянного тока*, А, не более1
для цепи переменного тока**, А, не более3
Гальваническая изоляции выходовМежканальная
Электрическая прочность изоляции выходов, В1500
Напряжение  встроенного  источника  питания  внешних активных датчиков, В24±1,2
Максимальный ток нагрузки источника питания датчиков, мА, не более50

Габаритные размеры прибора, мм

тип корпуса – настенный Н(130×105×65) ±1
тип корпуса – щитовой Щ11(96×96×46,5) ±1
тип корпуса – DIN-реечный Д(88×72×54) ±1

Степень защиты корпуса по ГОСТ 14254-96:

тип корпуса – настенный НIP44
тип корпуса – щитовой Щ11IP54 со стороны лицевой панели
тип корпуса – DIN-реечный ДIP20
Масса прибора, кг, не более0,7
Средний срок службы, лет8

* Нагрузка для категории использования DC-14 по ГОСТ Р 50030.1–2000.
** Нагрузка для категории использования АС-15 по ГОСТ Р 50030.1–2000.

Условия эксплуатации

  • Температура окружающего воздуха от минус 10 до +55 °С.
  • Атмосферное давление 86…106,7 кПа.
  • Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %.

Варианты исполнения:

САУ-У.Д DIN-реечный корпус
САУ-У.Н Настенный корпус
САУ-У.Щ11 Щитовой корпус 96х96х46,5 мм
