Разъединитель высоковольтный РВ

РВ Разъединители высоковольтные на номинальное напряжение до 10кВ и ток до 1000А

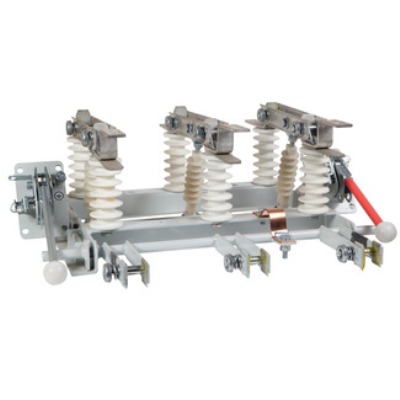

Разъединитель высоковольтный РВ

РВО-10/ РВ-10/ Разъединитель высоковольтный КЭАЗ предназначены для включения и отключения участков электрической цепи напряжением до 10 кВ, с номинальным током 400 А, 630 А и 1000А.

Высоковольтные разъединители РВ, РВО, РВЗ, РВФЗ, РЛВО, входящие в серию, служат для создания видимого разрыва, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением. Разъединители не имеют дугогасительных устройств и поэтому предназначены для включения и отключения электрических цепей при отсутствии тока нагрузки.

Преимущества:

  • В конструкции рубильника применена контактная система ножевого типа с видимым разрывом цепи
  • Токоведущие элементы изготовлены из высококачественной меди марки М1
  • Широкий выбор типоисполнений: по номинальному току, по виду ручного привода, по количеству направлений и полюсов, по расположению контактных выводов

Комплект поставки:

  • Разъединитель
  • Комплект двух приводов ПР-10 УЗ

Обозначение РВО-10/ и РВФЗ-10/

Разъединитель высоковольтный РВФЗ-10/ Х1Х2Х3Х4567Х89Х10Х11Х12-КЭАЗ

Часть наименованияРасшифровка
РВСерия
ФНаличие проходных изоляторов
ЗНаличие заземлителей
10Номинальное напряжение, кВ
Х1Х2Х3Х4Номинальный ток, А
Х5Расположение заземляющих ножей (для РВЗ и РВФЗ): I – со стороны разъемных контактов II – со стороны шарнирных контактов III – с двух сторон
Х6Расположение проходных изоляторов (для РВФЗ): I – со стороны разъемных контактов II – со стороны шарнирных контактов III – с двух сторон
Х7Х8Покрытие каркаса: И1 – каркас оцинкован И2 – каркас окрашен
Х9Х10Х11Х12Климатическое исполнение и категория размещения: УХЛ2 и У3
КЭАЗТорговая марка

Разъединитель высоковольтный РВО-10/ Х1Х2Х3Х45Х67Х8Х9Х10-КЭАЗ

Часть наименованияРасшифровка
РВОСерия
10Номинальное напряжение, кВ
Х1Х2Х3Х4Номинальный ток, А
Х5Х6Покрытие каркаса: И1 – каркас оцинкован И2 – каркас окрашен
Х7Х8Х9Х10Климатическое исполнение и категория размещения: УХЛ2 и У3
КЭАЗТорговая марка

Варианты исполнения

143862 | РВФЗ-10/630-II-II-И2-У3
143858 | РВЗ-10/400-II-И2-У3
145578 | РВЗ-10/1000-III-И2-У3
145589 | РВ-10/1000-И2-У3
145588 | РВ-10/400-И2-У3
145587 | РВО-10/ 630-И2-У3
145581 | РВО-10/ 400-И2-У3
145580 | РВФ-10/1000-II-И2-У3
145579 | РВФ-10/630-II-И2-У3
143859 | РВЗ-10/630-II-И2-У3
145577 | РВЗ-10/1000-I-И2-У3
145576 | РВЗ-10/400-I-И2-У3
143866 | РВФЗ-10/1000-II-II-И2-У3
143865 | РВЗ-10/1000-II-И2-У3
143864 | РВ-10/630-И2-У3
143861 | РВЗ-10/630-III-И2-У3
143860 | РВЗ-10/630-I-И2-У3
283682 | РВЗ-10/400-III-И2-У3


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru
