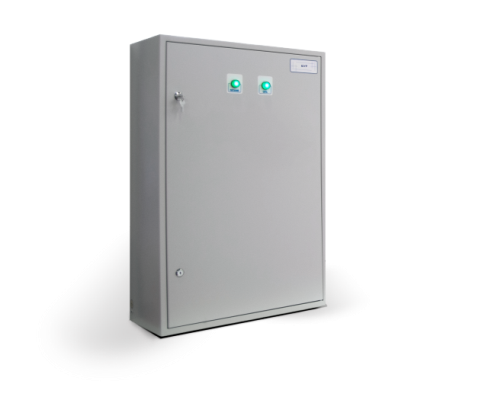

«Рубеж-УВВ» — концентратор адресных устройств ввода-вывода предназначен для применения в адресных системах охранно-пожарной сигнализации, пожаротушения и автоматики дымоудаления. Внутри корпуса концентратора размещаются адресные устройства ввода-вывода и адресные устройства управления автоматикой, определяемые проектом.

Характеристики Рубеж-УВВ

ХарактеристикаУВВ1УВВ2
Напряжение питания230В АС230В АС
Ток потребления, не более62 Вт62 ВТ
Максимальное количество устройств, входящих в концентратор
59
Степень защиты оболочкиIP31IP31
Габаритные размеры концентратора, не более800х650х300 мм1200х750х350 мм
Масса концентратора, не более35 кг55 кг
Рабочий диапазон температурот 0 до +40 °Сот 0 до +40 °С

Концентратор адресных устройств ввода-вывода  Рубеж-УВВ выпускается в двух исполнениях: – Рубеж-УВВ1; – Рубеж-УВВ2. В состав Рубеж-УВВ входят такие обязательные устройства, как прибор Рубеж-КАУ1 (или Рубеж-КАУ2), источник питания ИВЭПР 12/5 RS-R3 исп. 2х12 БР и адресная метка АМ-1 прот.R3.  Количество и состав остальных адресных устройств, входящих в комплект Рубеж-УВВ, определяется проектом адресной системы применительно к объекту, на котором она размещена. Номенклатура адресных устройств, доступных для включения в состав Рубеж-УВВ, приведена в паспорте на данный концентратор.

Концентратор обеспечивает:

  • питание включенных в его состав устройств от встроенного резервированного источника вторичного электропитания;
  • прием сигналов от адресных пожарных извещателей по двухпроводным АЛС;
  • прием сигналов от неадресных устройств автоматики;
  • передачу сигналов управления исполнительным устройствам автоматики;
  • автоматический контроль целостности АЛС;
  • преимущественную регистрацию и передачу во внешние линии связи извещения о пожаре по отношению к другим сигналам, формируемым прибором;
  • защиту от несанкционированного доступа посторонних лиц;
  • контроль исправности адресных устройств;
  • индикацию режимов питания;
  • обмен данными по последовательным интерфейсам RS-485.

Концентратор конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:
 1 – источник вторичного электропитания резервированный (ИВЭПР 12/5 RS-R3 исп. 2х12 БР);
 2 – метка адресная АМ-1 прот.R3;
 3 – устройство «Рубеж-КАУ1» прот.R3 или «Рубеж-КАУ2» прот.R3;
4 – устройства (составные части концентратора) согласно разделу «Свидетельство о приемке и упаковывании»;
5 – выключатель автоматический, клеммы подключения ввода питания и заземления;
6 – клеммы для подключения АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru
