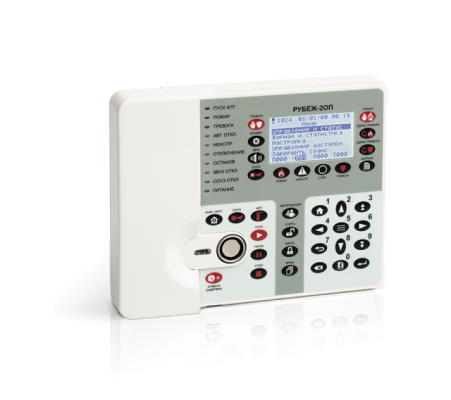

Прибор Рубеж 20П ПРОТ.R3 — это прибор приемно-контрольный и управления охранно-пожарный адреcный «РУБЕЖ-2ОП» прот. R3 предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения. На охранно-пожарных адресных приборах «РУБЕЖ-2ОП» прот. R3 можно построить распределенную адресную систему ОПС с объединением в сеть до 60 панелей.

Характеристики Прибор Рубеж 20П Прот.R3

Напряжение питания12 В DC
Собственный ток потребления прибора (без учета выходов 3 и 4), не более
Ток, потребляемый прибором, при подключении 500 адресных устройств, не более
0,4 А
Выходные характеристики встроенного реле 1:
коммутация напряжения постоянного/переменного тока
максимальный коммутируемый ток

30/250 В
3 А
Выходные характеристики встроенных реле 2 и 3:
коммутация напряжения постоянного или переменного тока
максимальный коммутируемый ток

125 В
0,1 А
Выходные характеристики встроенных выходов 4 и 5:
выходное напряжение постоянного тока
максимальный ток нагрузки выхода

U вых. = U пит. — 1
300 мА
Количество внешних интерфейсов для обмена и программирования:
типа RS-485
типа USB

1
1
Количество АЛС, подключаемых к прибору2
Длина: АЛС, не более
кабеля интерфейса RS485, не более
кабеля интерфейса USB
3000 м
1000 м
до 3 м
Максимальное количество адресных устройств, подключаемых к одной АЛС250
Максимальное количество зон в приборе, не более500
Напряжение на выходных клеммах АЛСот 24 до 36 В
Габаритные размеры прибора, не более200х160х50 мм
Масса, не более1 кг
Рабочий диапазон температурот 0 до плюс 55°С

Основные функции Прибор Рубеж 20П Прот.R3:

  • прием сигналов от адресных устройств по адресной линии связи;
  • включение выносных приборов сигнализации при возникновении тревоги и пожара;
  • управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
  • управление системой контроля и управления доступом;
  • автоматический контроль целостности АЛС и исправности адресных устройств;
  • централизованное управление несколькими подчиненными приборами «Рубеж-2ОП» прот.R3.
  • символьная индикация принимаемых сигналов;
  • светозвуковая индикация сигнализация режимов работы;
  • обмен данными по интерфейсу RS-485 с другими приборами и компьютером;
  • обмен данными по интерфейсу USB с компьютером.

Прибор контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, перегрузку, контроль исправности устройств в АЛС.

В приборе имеется возможность создания до 500 охранных или пожарных зон.

Постановка/снятие с охраны с помощью ключа ТМ, карты Proximity или кодонаборника.

Автоматическое включение светозвукового и речевого оповещений при различных событиях в системе.

Регистрирование всех происходящих в системе событий, отображение состояния охранных и пожарных зон на экране прибора.

Разграничение полномочий по взятию/снятию с охраны с помощью задания уровня доступа.
Прибор Рубеж 20П прот.R3 имеет 2 ввода питания 12 В.

В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.

Прибор ведет журналы на 1024 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.

Прибор имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему.

Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.

Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор» поставляется бесплатно и входит в комплект поставки прибора.

После конфигурирования адресный охранно-пожарный Прибор Рубеж 20П прот.R3 может управлять системой автономно.

Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно.

Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec Администратор».

Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов RS485/USB либо USB-кабеля. По отдельному заказу прибор «Рубеж-2ОП» прот.R3 может комплектоваться USB-кабелем для подключения к компьютеру. Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модули сопряжения МС-1, МС-2 или МС-Е.

Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в одну сеть (RS-485) до 60 адресных приемно-контрольных приборов и выводом информации на центральный компьютер.

Прибор «Рубеж-2ОП» прот.R3 имеет на панели управления ряд функциональных кнопок, предназначенных для быстрого доступа к различным пунктам меню и командам быстрого управления.

Панель Прибора Рубеж-20П Прот.R3 имеет 10 светодиодных индикаторов:

  • ПУСК АСПТ – желтый индикатор. В нормальном состоянии не светится. Во время отсчета задержки на запуск тушения – моргает. После формирования сигнала «Тушение» – светится.
  • ПОЖАР – красный индикатор. В нормальном состоянии не светится. Моргает при формировании сигнала «Пожар 1», постоянно светится при формировании сигнала «Пожар 2».
  • ТРЕВОГА – красный индикатор. В нормальном состоянии не светится. В режиме «тревога» мигает с частотой 1 Гц.
  • АВТ.ОТКЛ. – желтый индикатор. Постоянно светится при отключенной системе автоматического пожаротушения.
  • НЕИСПР. – желтый индикатор. Зажигается при возникновении неисправности.
  • ОТКЛЮЧЕНИЕ — желтый индикатор, в нормальном состоянии не светится, при наличии устройств в состоянии обхода или принудительно выключенных сценариев светится непрерывно.
  • ОСТАНОВ — желтый индикатор — резервный светодиод.
  • ЗВУК ОТКЛ. — желтый индикатор. Постоянно светится при отключенной звуковой индикации прибора.
  • СОУЭ ОТКЛ. — желтый индикатор. Постоянно светится при отключенной системе оповещения.
  • ПИТАНИЕ – зеленый индикатор. Светится постоянно при питании прибора заданным номинальным напряжением по обоим вводам питания, переходит в режим мерцания с частотой 1 Гц при отсутствии питания на одном из вводов или снижении напряжения ниже заданного уровня.

В адресном охранно-пожарном приборе «Рубеж-2ОП» прот.R3 предусмотрено одно перекидное реле типа «сухой контакт», 2 — реле с нормально-разомкнутыми контактами и 2 выхода с контролем цепи на КЗ и обрыв, выдающих напряжение, равное напряжению питания прибора.

Реле с выходом типа «сухой контакт» имеют возможность программирования начального состояния.

Выходы имеют следующие программируемые параметры:

  • «Начальное состояние» — состояние реле в режиме «Норма»: либо «нормально-замкнутые», либо «нормально-разомкнутые».
  • «Контроль» — возможность назначить тип контроля линии подключенной нагрузки (нет, только на короткое замыкание, только на обрыв, на короткое замыкание и обрыв).
  • «Контроль нагрузки» — настройка контроля выхода (тестовое включение выхода, калибровка).

Реле и выходы настраивается на включение по одному или нескольким событиям:

  • Тушение — включается по событию «тушение» в соответствующей зоне с МПТ-1.
  • Включение автоматики МПТ — переход в состояние сработки происходит после включения автоматического режима работы соответствующего МПТ-1.
  • Сработка устройств — переход контактов реле в состояние сработки по включению одного или нескольких заданных исполнительных устройств.
  • ШУЗ сработал — включается при достижении задвижкой крайнего положения, определяемого ШУЗ с помощью концевых выключателей задвижки.
  • Связь с устройством потеряна — переход контактов реле в состояние сработки в случае, если указанное при настройке устройство (или несколько устройств) потеряло связь с прибором «Рубеж-2ОП» прот.R3.
  • Обход устройства — включается по постановке в состояние «Обход» одного или группы адресных устройств.
  • Неисправность устройства — включается при неисправности одного или нескольких адресных устройств.
  • Сработка датчика давления — переход реле в состояние сработки в случае, если датчик давления на одном или нескольких заданных МПТ-1 перейдет в состояние сработки.
  • Сработка датчика масса — переход реле в состояние сработки в случае, если датчик давления на одном или нескольких заданных МПТ-1перейдет в состояние сработки.
  • Сработка 1 датчика АМТ — включение исполнительных устройств по сработке только первого датчика в шлейфе адресной технологической метки.
  • Сработка 2 датчика АМТ — включение исполнительных устройств по сработке только второго датчика в шлейфе адресной технологической метки.
  • Сработка двух датчиков АМТ — включение исполнительных устройств по сработке сразу двух датчиков в шлейфе адресной технологической метки.
