РС830-В2

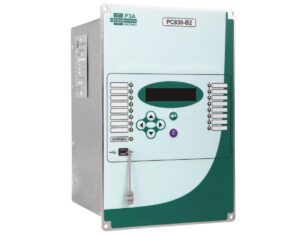

Устройство защиты по напряжению с функцией АЧР-ЧАПВ РС830-В2
Устройство РС830-В2 предназначено для использования в схемах релейной защиты и автоматики подстанций 6…154 кВ и выполняет функции контроля цепей напряжения, защиты минимального и максимального напряжения, защиты по напряжению нулевой и обратной последовательности, а также имеет функции АЧР и ЧАПВ.
- Вы можете прислать запрос на почту tehatm@bk.ru
- Можете прислать на WhatsApp +7-705-320-06-69
- К запросу приложите пожалуйста заполненный опросный лист. СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
Основные технические характеристики
| Наименование параметра | Значение |
| Номинальный ток, А | 5 |
| Номинальное напряжение цепей измерения, В | 100 |
| Номинальная частота сети, Гц | 50 |
| Диапазон уставок по напряжению ЗМН, В | 1-150 |
| Диапазон уставок по напряжению ЗПН, В | 1-150 |
| Диапазон уставок ОБР по напряжению U2, В | 1-150 |
| Диапазон уставок ЗНЗ по напряжению 3U0, В | 1-150 |
| Диапазон уставок по напряжению небаланса БНН1, В | 5-25 |
| Диапазон уставок БНН2:— по напряжению третьей гармоники в цепи 3U0, В-по току добавочного резистора, подключаемого в цепь обмотки 3U0, А | 0,02-100,002-1 |
| Диапазоны уставок АЧР:-по частоте срабатывания, Гц-по частоте возврата (отличие от срабатывания), Гц-по скорости снижения частоты, Гц/с | 45-510,1-0,50,1-20 |
| Диапазоны уставок ЧАПВ:-по частоте срабатывания, Гц-по частоте возврата (отличие от срабатывания), Гц-по скорости повышения частоты, Гц/с | 49-550,1-0,50,1-20 |
| Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В | 80-264 |
| Допустимое повышение питающего напряжения на время до 5 минут, В | 420 |
| Потребление по цепям питания при не срабатывании выходных реле, Вт | 10 |
| Увеличение потребления при срабатывании реле, Вт/реле | 0,25 |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Количество дискретных входов* | 11/22/33/(44) |
| Количество выходных реле* | 10/20/30/(40) |
Основные функции защиты и автоматики
| Наименование функции | Число ступеней |
| Защита минимального напряжения (ЗМН) по фазным, линейным напряжениям или напряжению прямой последовательности с логикой «ИЛИ», «И» | 4 |
| Защита от повышения напряжения (ЗПН) по фазным, линейным напряжениям с логикой «ИЛИ», «И» | 4 |
| Защита по напряжению обратной последовательности (ОБР) | 2 |
| Защита от повышения напряжения нулевой последовательности (ЗНЗ) | 4 |
| Блокировка при неисправности цепей напряжения основной обмотки (звезды) БНН1 | + |
| Блокировка при неисправности цепей напряжения дополнительной обмотки (треугольника) БНН2 | + |
| АЧР | 4 |
| ЧАПВ | 4 |
| Дополнительные функции (ДФ) | 8 |
| Группы уставок | 2 |
| Интерфейсы Ethernet, RS-485, USB | + |
