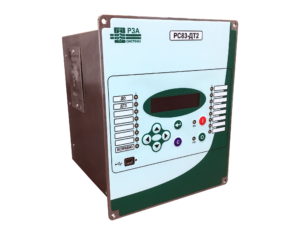

Устройство дифференциальной защиты РС83-ДТ2.

РС83-ДТ2 это устройство защиты и автоматики по току предназначеное для использования в схемах релейной защиты и противоаварийной автоматики линий напряжением 6…35 кВ, а также может быть использовано на присоединениях других классов напряжений.

Предназначено для использования в схемах РЗА электрических машин, трансформаторов и двигателей для защиты их от коротких замыканий и перегрузок, а также для управления высоковольтным выключателем и телемеханики присоединений.

Оно может устанавливаться в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и на пультах управления, а также в релейных шкафах наружной установки на ОРУ. РС83-ДТ2 может применяться как самостоятельное устройство, так и совместно с другими устройствами РЗА.

Основные технические характеристики

Наименование функции Число ступеней
Дифференциальная отсечка (ДО) 1
Дифференциальная защита с торможением (ДТ) 1
Максимальная токовая защита (МТЗ) 4
Направленная/ненаправленная защита от замыканий на землю (ЗНЗ) 2
Защита по току обратной последовательности (ОБР) 2
Внешние защиты (ВЗ) или сигналы с пуском через дискретные входы до 14
Дуговая защита с оптоволоконным датчиком и токовой блокировкой 0-2
Автоматическое повторное включение (АПВ) 2
АЧР-ЧАПВ (по дискретному входу) 1/1
УРОВ 1
Автоматика и управление выключателем 1
Питание по цепям тока Опционально
Встроенное дешунтирование Опционально
Группы уставок 2
Интерфейсы RS-485, USB 2

Основные функции защиты и автоматики

Основные функции защиты и автоматики

Наименование параметра Значение
Номинальный ток, А 5
Номинальное напряжение цепей 3U0, В 100
Номинальное напряжение питания, полярность произвольная (~/=), В 220 (110)
Номинальная частота сети, Гц 50
Время готовности при питании от токовых цепей, не более, мс 150
Диапазон уставок по току ДО, А 5-60
Диапазоны уставок ДТ: -по начальному току срабатывания Iд0, А -по коэффициенту торможения Кт, о.е. -по току ограничения торможения Iт огр, А   0,5-5 0-0,9 10-80
Диапазон уставок МТЗ и ЗНЗ по расчетному току, А (вторичных) 1-120
Диапазон уставок ЗНЗ по измеренному току, А 0,02-5;
Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В 80-264
Допустимое повышение питающего напряжения на время до 5 минут, В 420
Потребление по цепям питания при не срабатывании выходных реле, Вт 10
Увеличение потребления при срабатывании реле, Вт/реле 0,25
Диапазон рабочих температур, °С от -40 до +70
Количество дискретных входов 8-18
Количество выходных реле 8-16
