РС83-А2М

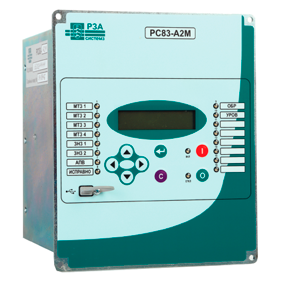

Устройство защиты по току РС83-А2М
РС83-А2М предназначено для использования в схемах релейной защиты и противоаварийной автоматики линий напряжением 6…35 кВ, а также может быть использовано на
присоединениях других классов напряжений.
Устройство может устанавливаться в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и на пультах управления, а также в релейных шкафах наружной установки на ОРУ.
Устройство может применяться как самостоятельно, так и совместно с другими устройствами РЗА.
РС83-А2М – многофункциональное цифровое устройство, собранное на современной элементной базе с применением SMD монтажа, объединяющее различные функции защиты, контроля, управления и сигнализации.
- Вы можете прислать запрос на почту tehatm@bk.ru
- Можете прислать на WhatsApp +7-705-320-06-69
- К запросу приложите пожалуйста заполненный опросный лист. СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
Основные технические характеристики
| Наименование параметра | Значение |
| Номинальное напряжение контролируемых цепей по исполнениям, В | 100, 220 |
| Номинальное напряжение питания, полярность произвольная (~/=), В | 220 (110) |
| Номинальная частота сети, Гц | 50 |
| Диапазон уставок по напряжению ЗМН, В | 20-100 |
| Диапазон уставок по напряжению ЗПН, В | 40-120 |
| Диапазон уставок по напряжению ЗНЗ, В | 10-100 |
| Диапазон уставок по напряжению ОБР, В | 10-100 |
| Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В | 80-264 |
| Допустимое повышение питающего напряжения на время до 5 минут, В | 420 |
| Потребление по цепям питания при не срабатывании выходных реле, Вт | 5 |
| Увеличение потребления при срабатывании реле, Вт/реле | 0,25 |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Количество дискретных входов | 2 |
| Количество выходных реле | 8 |
Основные функции защиты и автоматики
| Наименование функции | Число ступеней |
| Защита минимального напряжения (ЗМН) | 2 |
| Защита максимального напряжения (от повышения напряжения — ЗПН) | 2 |
| Защита по напряжению нулевой последовательности от замыканий на землю (ЗНЗ) | 2 |
| Защита по напряжению обратной последовательности (ОБР) | 1 |
| Журнал аварий | + |
| Группы уставок | 2 |
| Интерфейсы RS-485, USB | 2 |
