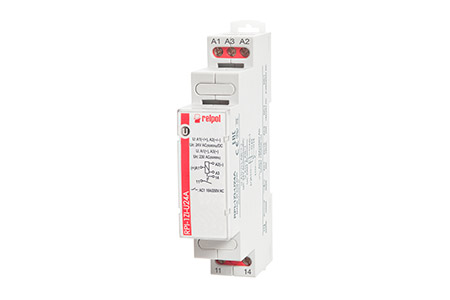

Модульные реле — электромагнитные; Контакты не содержат кадмия 1 NO, 2 NO; Входные напряжения AC/DC и AC; Корпус — монтажный модуль, ширина 17,5 мм

Техническая информация RPI-.Z-… модульные реле

Выходная цепь — данные контактов
Количество и тип контактов1Z ; 2Z
Максимальное напряжение контактов300 V AC / 300 V DC
Номинальный ток нагрузки 1Z AC1: 16 A /250 V AC  ; DC1:  16 A /24 V DC  ;
 2Z AC1:  8 A / 250 V AC ; DC1: 8 A / 24 V DC
Входная цепь — данные катушки
Номинальное напряжение 50Hz AC: 230 V  зажимы A1, A3  ;  DC: 12, 24, 48, 115 V зажимы (+)A1, (-)A2
Диапазон частоты питания              AC48 … 63 Hz
Дополнительные данные
Электрический ресурс резистивная AC1  > 0,5 x 105  8A/16A, 250 V AC
Механический ресурс (циклы)> 107
Температура окружающей среды работы-20… +50 oC

Артикулы

863367 RPI-1Z-U12 ширина 17,5 мм, контакт 1 NO, нагрузка 16 A, материал AgSnO2, напряжение катушки 12 V AC/DC
863368 RPI-1Z-U24 ширина 17,5 мм, контакт 1 NO, нагрузка 16 A, материал AgSnO2, напряжение катушки 24 V AC/DC
863369 RPI-1Z-U48 ширина 17,5 мм, контакт 1 NO, нагрузка 16 A, материал AgSnO2, напряжение катушки 48 V AC/DC
863370 RPI-1Z-U115 ширина 17,5 мм, контакт 1 NO, нагрузка 16 A, материал AgSnO2, напряжение катушки 115 V AC/DC
863371 RPI-1Z-U24A ширина 17,5 мм, контакт 1 NO, нагрузка 16 A, материал AgSnO2, напряжение катушки 24 V AC/DC или
230 V AC — выбор напряжения зависит от подключения зажимов (24 V AC/DC A1-A2; 230 V AC A1-A3)
863372 RPI-2Z-U12 ширина 17,5 мм, контакты 2 NO, нагрузка 8 A, материал AgSnO2, напряжение катушки 12 V AC/DC
863373 RPI-2Z-U24 ширина 17,5 мм, контакты 2 NO, нагрузка 8 A, материал AgSnO2, напряжение катушки 24 V AC/DC
863374 RPI-2Z-U48 ширина 17,5 мм, контакты 2 NO, нагрузка 8 A, материал AgSnO2, напряжение катушки 48 V AC/DC
863375 RPI-2Z-U115 ширина 17,5 мм, контакты 2 NO, нагрузка 8 A, материал AgSnO2, напряжение катушки 115 V AC/DC
863376 RPI-2Z-U24A ширина 17,5 мм, контакты 2 NO, нагрузка 8 A, материал AgSnO2, напряжение катушки 24 V AC/DC или
230 V AC — выбор напряжения зависит от подключения зажимов (24 V AC/DC A1-A2; 230 V AC A1-A3)


Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru
