РНПП-301

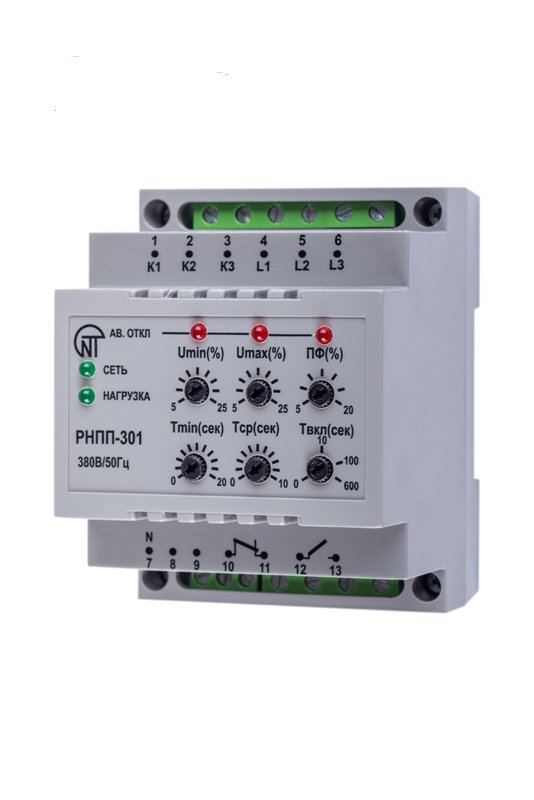

Трехфазное реле напряжения и контроля фаз РНПП-301.

rnpp-301

Реле напряжения РНПП-301 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети

цена  10 600  тенге

Основные характеристики РНПП-301

Номинальное фазное/линейное напряжение, В — 220/380
Частота сети, Гц — 45-55
Диапазоны регулирования по
-Umin , в % от ном. — 5-25
-Umax , в % от ном. — 5-25
-перекосу фаз, в % — 5-20
-Tmin, с — 0-20
-Тср., с — 0-10
-Твкл., с — 0-600
Минимальное время срабатывания при достижении пороговых значений, с — 0,1
Время готовности при подаче напряжения на реле, не более, с — 0,2
Гистерезис по напряжению (коэф. возврата), В — 5-6
Точность определения порога срабатывания по напряжению, не более, В — до 3
Точность определения перекоса фаз, %, не более — 1,5
Напряжение, при котором сохраняется работоспособность, % от ном. — 30-150
Потребляемая мощность (под нагрузкой), не бопее, ВА — 3,0
Максимальный коммутируемый ток выходных контактов, А — 5
Коммутационный ресурс выходных контактов:
— под нагрузкой 5А, не менее, раз — 100 тыс
— под нагрузкой 1А, не менее, раз — 1 млн.
Степень защиты:
— прибора — IP40
— клеммника — IP20
Климатическое исполнение — УЗ
Диапазон рабочих температур, С — от -35 до +55
Температура хранения, С — от -45 до +70
Масса, не более, кг — 0,200
Габаритные размеры — четыре модуля типа S
Монтаж — на стандартную DIN-рейку 35 мм
Положение в пространстве — произвольное
Вредные вещества, в количестве превышающие предельно допустимые концентрации, отсутствуют.

Назначение

Реле предназначено для:

  • контроля допустимого уровня действующего значения фазного/линейного напряжения (по выбору пользователя,) с раздельными регулировками уставок по минимальному/максимальному напряжению;
  • контроля правильного чередования фаз и отсутствия их слипания;
  • контроля полнофазности и симметричности сетевого напряжения с регулируемой уставкой по перекосу фаз;
  • контроля состояния силовых контактов магнитного пускателя до и после включения нагрузки;
  • отключения нагрузки 380В/50 Гц путем размыкания цепи питания катушки магнитного пускателя при возникновении условий для срабатывания с заданным пользователем временем срабатывания (Тср);
  • контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения;
  • индицирования всех видов аварий сетевого напряжения и непереключения силовых контактов магнитного пускателя

Техническая документация

rnpp-301


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru
