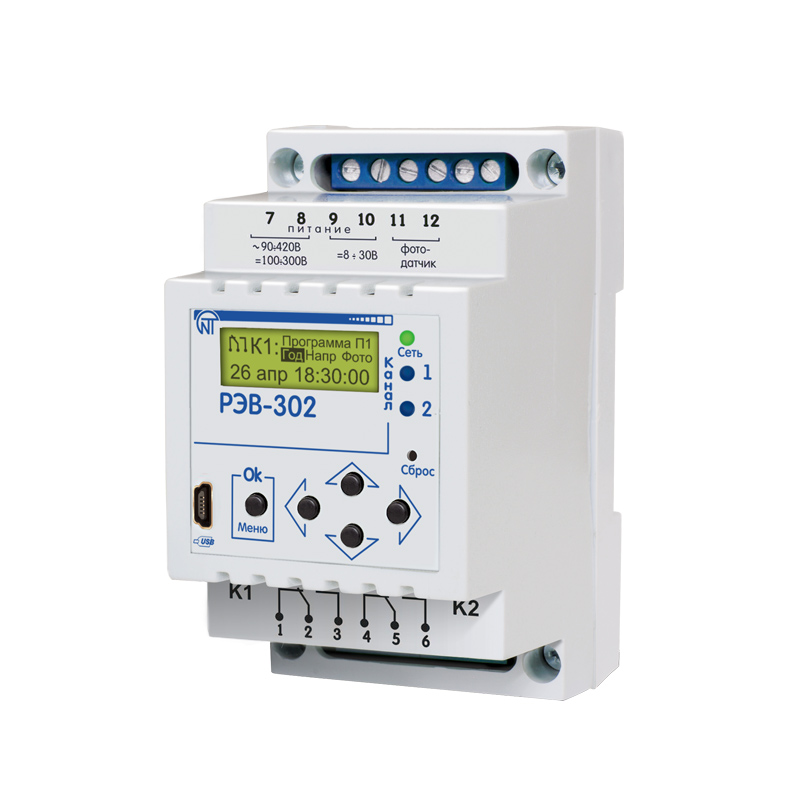

Таймер РЭВ-302 многофункциональный программируемый

Таймер РЭВ-302 многофункциональный программируемый годовой с функциями реле напряжения и фотореле назначение

РЭВ-302 представляет собой микропроцессорное программируемое устройство и предназначено для включения/отключения одной или двуx нагрузок в предварительно установленные пользователем моменты времени с учетом сетевого напряжения и освещенности внешнего фотодатчика.
Это устройство может быть подключено к сети переменного тока 220-240 В/50Гц или к источнику постоянного тока, имеет 2 группы контактов на переключение с номинальным током 16А при коммутирующем переменном напряжении 250В.
Временная задержка на запуск реле после подачи питания задается пользователем, так же как и отдельные временные задержки на выполнение действий реле напряжения и реле освещенности (для установки времени повторного включения и т.п.).
Предусмотрена совместная или независимая работа реле времени, реле напряжения и фотореле, функция простого включения контактов нагрузки через заданное время после подачи питания.

Основные технические характеристики

Напряжение сети переменного тока (клеммы 7-8), В90 ÷ 420
Напряжение сети постоянного тока (клеммы 7-8), В100 ÷ 300
Номинальное напряжение питания постоянное (клеммы 9-10), В8 ÷ 30
Частота питающей сети, Гц50/60
Потребляемая мощность (под нагрузкой), ВА, не более 3,0
Диапазон установки нижнего порога срабатывания по напряжению Umin, В90÷416, но не выше Umax–dUmax
Диапазон установки верхнего порога срабатывания по напряжению Umax, В94÷420, но не ниже Umin+dUmin
Максимальное количество событий 5000
Резерв хода часов при отключении напряжения питания, лет, не менее10
Точность установки, с.1
Точность выставления порогов срабатывания по напряжению, В1
Погрешность хода часов, с/сутки, не более1
Погрешность измерения напряжения, %, не более 2
Погрешность измерения освещенности до 200 люкс, %, не более 10
Погрешность измерения освещенности от 200 люкс, %, не более 20
Минимальное время коммутации контактов для реле времени, с0,015
Минимальное время коммутации контактов для реле напряжения, с0,035
Минимальное время коммутации контактов для фотореле, с0,1
Диапазон настройки гистерезиса нижнего порога напряжения dUmin, В3 ÷ 9
Диапазон настройки гистерезиса верхнего порога напряжения dUmax, В3 ÷ 9
Задержка отключения по Umin от 0 с до 19 мин 59 с
Задержка отключения по Umax* от 0 с до 19 мин 59 с
Задержка повторного включения нагрузки от 1 с до 19 мин 59 с
Диапазон установок уровня освещенности, люкс0 ÷ 9999
Гистерезисы установки уровня освещенности, люкс0 ÷ 999
Задержка действий, если освещенность ниже порога от 0 с до 99 мин 59 с
Задержка действий, если освещенность выше порога от 0 с до 99 мин 59 с
Общая задержка после подачи питания от 0 с до 99 мин 59 с
Индикация срабатывания реле нагрузки есть
Сохранение уставок при пропадании сетевого и резервного питания есть
Память данных, лет, не менее 10
Внутренний предохранитель есть
Допустимая влажность без конденсата, %70
Подключение к компьютеру USB
Длина кабеля фотодатчика в комплекте, м 2
Расстояние между прибором и фотодатчиком не более, м 20
Журнал событийгод/месяц/неделя/сутки
Степень защиты ІР20
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °Сот минус 20 до +55
Температура хранения, °Сот минус 35 до +70
Количество выходных реле (каналов), шт.2
Масса, кг, не более 0,200
Габаритные размеры, мм90 х 52 х 66
Контакты перекидные1P_______*Рекомендуется оставить параметр на значении «00 мин. 00 с.» для максимально быстрого выключения.
Монтаж на стандартную DIN -рейку 35мм.
Изделие работоспособно при любом положение в пространстве.
Момент затяжки винтов клеммника – 0,4 Н*м.
