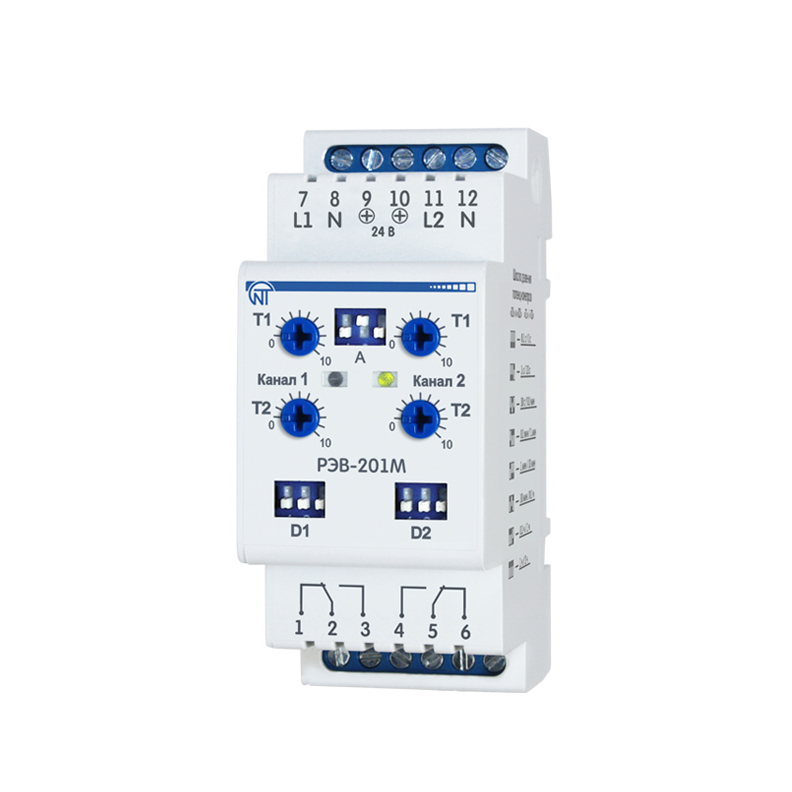

Реле времени РЭВ-201М 2 канала

цена  7 800  тенге

Реле времени РЭВ-201М 2 канала, назначение

РЭВ-201М предназначено для коммутации электрических цепей переменного тока 230/240 В 50 Гц и постоянного тока до 30 В с регулируемой выдержкой времени.
Изделие содержит два канала и может работать по одному из алгоритмов работы, задаваемых пользователем:

  • Реле с задержкой на включение;
  • Реле импульсное 1;
  • Реле периодическое 1(с задержкой на включение);
  • Реле управления *(предпусковая сигнализация);
  • Реле импульсное 2;
  • Реле периодическое 2;
  • Реле с задержкой на отключение.

Основные технические характеристики

Номинальное напряжение питания, В:
переменное однофазное 230/240 В
постоянное напряжение 24 В (±10%)
Частота питающей сети, Гц 50 – 60
Напряжение, при котором сохраняется работоспособность, В 150-300
Время готовности при подаче напряжения питания, с, не более 0,25
Точность удержания временного порога, %, не менее 1,5
Точность выставления порога (точность шкалы), %, не менее 4
Число алгоритмов работы 7
Диапазон регулирования времени разбит на 8 поддиапазонов Т1
0 – 1 с
0 – 10 с
0 – 100 с
0 – 1 мин
0 – 10 мин
0 – 100 мин
Т2
0 – 10 с
0 – 100 с
0 – 1 мин
0 – 10 мин
0 – 100 мин
0 – 1 ч
0 – 1 ч
0 – 10 ч
0 – 10 ч
0 – 20 ч
Регулировка выдержки времени Плавная
Назначение изделия Аппаратура управления и распределения.
Номинальный режим работы Продолжительный
Число и вид контактов на каждый канал (перекидные) 1
Климатическое исполнение УХЛ 3.1
Степень защиты лицевой панели ІР40
Степень защиты клеммника ІР20
Коммутационный ресурс выходных контактов при cos=1:

  • под нагрузкой 5 А, раз, не менее
  • под нагрузкой 1 А, раз, не менее
    100 000
    1 млн.
    Потребляемая мощность (под нагрузкой), Вт, не более 1
    Допустимая степень загрязнения II
    Категория перенапряжения II
    Класс защиты от поражения электрическим током II
    Номинальное напряжение изоляции, В 450
    Номинальное импульсное выдерживаемое напряжение, кВ 2,5
    Сечение проводов для подключения к клеммам, мм2 0,5-2
    Момент затяжки винтов клемм, Н*м 0,4
    Масса, кг, не более 0,150
    Габаритные размеры, H x B x L, мм 100 x 36 x 66
    Установка (монтаж) изделия – стандартная DIN-рейка 35 мм
    Изделие сохраняет свою работоспособность при любом положении в пространстве
    Материал корпуса – самозатухающий пластик
