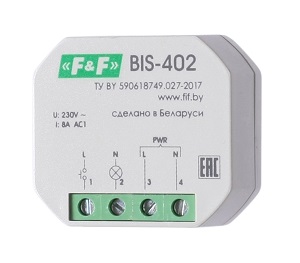

Реле импульсные BIS-402

Реле импульсные BIS-402

Реле импульсные BIS-402 — отличительные особенности реле: Максимальный ток нагрузки 8 А. Память состояния контактов. В монтажную коробку.

Назначение
Предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
— память состояния контактов;
— возможно подключение выключателей кнопочного типа с подсветкой;
— максимальный ток нагрузки 8 А;
— для исключения самопроизвольного срабатывания реле от наводок силовых цепей питания рекомендуется между нейтралью (N) и управляющим входом реле (контакт 1 и контакт 4) установить конденсатор емкостью 0,15…0,33 мкФ 275 АС.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановки.

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.

Технические характеристики Реле импульсные BIS-402

АртикулEA01.005.002
Код ETIMEC000188
Напряжение питания230 В AC
Максимальный коммутируемый ток (AC1)8 А
Максимальная мощность нагрузкисм. табл. 1 Руководства
Контакт1NO
Напряжение управления230 В AC
Ток управления2 мА
Память контактовда
Диапазон рабочих температурот -25°С до +50°С
Потребляемая мощность0,4 Вт
Коммутационная износостойкость>100000 циклов
Степень загрязнения среды2
Категория перенапряженияIII
Габариты (ШхВхГ)48x43x20 мм
Тип корпусаPDTN
Степень защитыIP 20
Подключение винтовые зажимы2,5 мм2
Момент затяжки винтового соединения0,4 Нм
Масса0,038 кг
Монтажв монтажной коробке Ø60 мм
