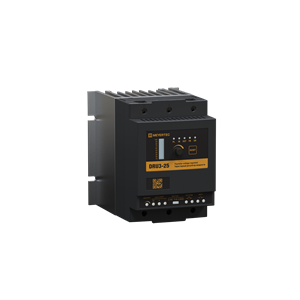

Регуляторы мощности DRU3 предназначены для плавного управления мощностью, передаваемой из сети в нагрузку. Управление производится в ручном режиме или посредством входного аналогового сигнала.
Преимущества
- Широкая линейка трехфазных регуляторов 25…200 А, напряжение 200…440 В.
- Точное управление нагрузкой – приведенная погрешность прибора не более 1 %.
- Линеаризация зависимости выходного напряжения или мощности от входного сигнала.
- Ручное управление по месту или автоматическое управление нагрузкой от аналогового сигнала: 4…20 мА, 0…5 В, 0…10 В.
- Быстродействующий предохранитель в каждой фазе регулятора мощности обеспечивает защиту от коротких замыканий.
Рекомендации к применению
Регуляторы мощности используются в автоматизированных системах управления технологическим процессом в любых отраслях промышленности: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия.
Наиболее часто регуляторы мощности используются для управления ТЭНами и инфракрасными нагревателями, а также для плавной регулировки мощных ламп накаливания.
Технические характеристики Регуляторы мощности DRU3
| Параметр | Значение |
| Питание | |
| Диапазон напряжения питания от трехфазной сети переменного тока | 200…440 В (номинальное значение – 400 В) |
| Частота питающего напряжения | 47…63 Гц |
| Аналоговый вход | |
| Тип входа | 0…20 мА, 4…20 мА0…5 В, 0…10 В, 1…5 В, 2…10 В |
| Основная приведенная погрешность, не более | 1 % |
| Номинальное значение входного сопротивления | не менее 10 кОм (диапазон 0…10 В)не менее 30 кОм (диапазон 0…5 В)не более 300 Ом (диапазон 0…20 мА) |
| Гальваническая изоляция от сети | 1500 В |
| Дискретный вход | |
| Тип входа | Логический |
| Назначение | Аварийный стоп |
| Гальваническая изоляция от сети | 1500 В |
| Дискретный выход | |
| Тип выхода | «Сухой контакт» |
| Тип контактов: | |
| DRU3-25/40/75/100 | Нормально-замкнутый |
| DRU3-125/150/200 | Перекидной |
| Тип нагрузки | Резистивная |
| Максимальный коммутируемый ток | 1 А |
| Максимальное коммутируемое напряжение | ~125 В, =30 В |
| Гальваническая изоляция от сети | 1500 В |
| Силовой выход | |
| Тип нагрузки | Активная (резистивная) |
| Тип силовых ключей | Тиристоры |
| Номинальный выходной ток | 16…125 А (зависит от модификации) |
| Максимальный выходной ток (до 120 с) | 25…200 А |
| Схемы включения нагрузки | «Звезда без нейтрали», «треугольник» |
| Регулируемый параметр | Мощность |
| Способ регулировки выходного напряжения | Фазовый |
| Корпус | |
| Тип корпуса | Для крепления на стену |
| Степень защиты корпуса по ГОСТ 14254: | |
| — DRU3-25/40/75/100 | IP20 |
| — DRU3-125/150/200 | IP00 |
| Охлаждение: | |
| — DRU3-25 | естественное |
| — остальные модификации | принудительное (есть встроенный вентилятор) |
| Выделяемые тепловые потери | 3,5 В × Ток нагрузки |
| Масса устройства (брутто/нетто): | |
| — DRU3-25/40 | 2,20/2,35 кг |
| — DRU3-75/100 | 2,75/2,96 кг |
| — DRU3-125/150/200 | 6,10/6,97 кг |
| Общее | |
| Средний срок службы | 8 лет |
| Гарантийный срок | 12 месяцев |
Модификации Регуляторы мощности DRU3
DRU3-Х
Для корректной работы прибора необходим его правильный подбор по току с учетом мощности подключаемой нагрузки. Модификация выбирается, исходя из расчетного номинального тока прибора (I), который вычисляется по формуле:
где
P – номинальная мощность нагрузки, Вт
U – номинальное линейное напряжение питающей трехфазной сети, В
Расчетный номинальный ток округляется до ближайшего большего значения, указанного в таблице ниже, и, исходя из этого, выбирается соответствующая ему модификация прибора.
| Номинальный ток, А | Модификация прибора |
| 16 | DRU3-25 |
| 25 | DRU3-40 |
| 50 | DRU3-75 |
| 63 | DRU3-100 |
| 80 | DRU3-125 |
| 100 | DRU3-150 |
| 125 | DRU3-200 |
