Разъединитель высоковольтный РЛК

РЛК Разъединители высоковольтные на номинальное напряжение до 10кВ и ток до 630А(окрашенные)

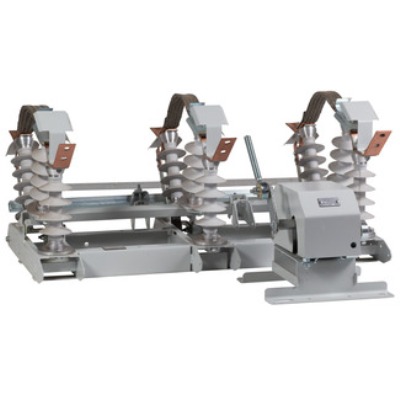

Разъединитель высоковольтный РЛК

Разъединитель высоковольтный РЛК — разъединители качающегося типа, изготовленные в трёхполюсном исполнении. Каждый полюс имеет две неподвижные колонки, установленные на раме, и одну подвижную, установленную на подвижном кронштейне и имеющую возможность качаться в направлении продольной оси. Разъединители состоят из рамы, изоляции, токоведущей системы и заземляющего контура.

Преимущества

  • высокая надежность срабатывания блокировок;
  • обеспечение безопасных условий работы и отделение от частей электрооборудования, находящихся под напряжением;
  • предотвращает несанкционированное включение главной или заземляющей цепи;
  • работоспособность разъединителя при толщине корки льда до 20 мм;
  • надежный контакт в неподвижном контактном соединении, а также отсутствие излома при оперировании разъединителем при количестве более 10000 циклов «вкл-откл»;
  • отсутствие необходимости в период монтажа устанавливать дополнительные изоляторы и изготавливать кронштейны для них;
  • предотвращение схлестывания проводов и их излом;
  • высокие разрядные характеристики в загрязненном и увлажненном состоянии;
  • экономичность и долговечность эксплуатации.

Комплект поставки:

  • Разъединитель;
  • Привод;
  • Паспорт.

Обозначение

Разъединитель высоковольтный PЛК-Х1-Х2-10/Х3Х4Х5-УХЛ1-КЭАЗ

Часть наименованияРасшифровка
Разъединитель высоковольтныйГруппа изделий
РРазъединитель
ЛЛинейный
ККачающегося типа
Х1Наличие заземляющих ножей:
1а — заземляющие ножи со стороны неподвижной колонки;
1б — заземляющие ножи со стороны подвижной колонки;
2 — заземляющие ножи с обеих сторон
Х2Степень загрязнения изоляции по ГОСТ 9920-89: II или IV
10Номинальное напряжение, кВ
Х3Х4Х5Номинальный ток, А: 400; 630
УХЛ1Климатическое исполнения и категория размещения по ГОСТ 15150
КЭАЗТорговая марка

Варианты исполнения

246359 | Разъединитель высоковольтный РЛК-2-IV-10/400-УХЛ1
246358 | Разъединитель высоковольтный РЛК-1б-IV-10/400-УХЛ1
246362 | Разъединитель высоковольтный РЛК-IV-10/400-УХЛ1
246304 | Разъединитель высоковольтный PЛК-1а-IV-10/400-УХЛ1
246360 | Разъединитель высоковольтный PЛК-1а-IV-10/630-УХЛ1
246361 | Разъединитель высоковольтный PЛК-1б-IV-10/630-УХЛ1
246363 | Разъединитель высоковольтный PЛК-IV-10/630-УХЛ1
250910 | Разъединитель высоковольтный PЛК-2-IV-10/630-УХЛ1
251346 | Комплект монтажных частей к РЛК (H=6500)


Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru


Цены по запросу на почту:

tehatm@bk.ru

tehatm@inbox.ru
