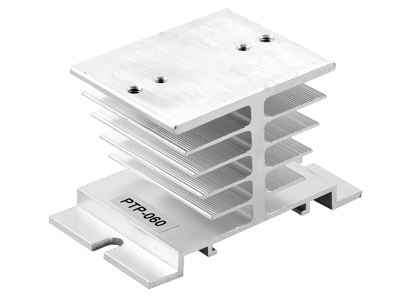

Радиаторы охлаждения РТР предназначены для использования совместно с твердотельными реле KIPPRIBOR, а также аналогичными по конструктиву релейных производителей.
Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 °C реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства — радиаторы охлаждения. При токах нагрузки свыше 5 А использование радиатора обязательно.
Стоит отметить, что эффективность охлаждения радиатором зависит от его конструкции, температуры и скорости движения воздушного потока. Рекомендуем выбирать радиатор с запасом по мощности, т.к. не существует однозначного соответствия мощности реле и типа радиатора, и/или усиливать теплоотвод с помощью вентилятора обдува.
Недостаточное внимание к этим деталям может привести к выходу твердотельного реле из строя.
Радиаторы серии РТР имеют различные типы конструкций и отличаются геометрией ребер и площадью охлаждающей поверхности. Серия РТР предназначена как для однофазных, так и для трехфазных твердотельных реле.
Технические характеристики Радиаторы охлаждения РТР KIPPRIBOR
| Модификация | Габаритные размеры(ДхШхВ мм) / Вес | Тепловое сопротивление, RthSA °C/Вт |
| РТР052 | 100×48×77 мм310 г/шт. | 1,96 |
| РТР060 | 80×50×50 мм135 г/шт. | 2,19 |
| РТР061.1 | 144×67×50 мм245 г/шт. | 1,49 |
| РТР062.1 | 144×110×50 мм405 г/шт. | 1,35 |
| РТР063.1 | 180×144×50 мм660 г/шт. | 1,07 |
| РТР034 | 105×100×80 мм590 г/шт. | 0,65 |
| РТР036 | 150×100×80 мм855 г/шт. | 0,48 |
| РТР037 | 260×180×54 мм1400 г/шт. | 0,44 |
| РТР038 | 150×125×135 мм2380 г/шт. | 0,39 |
| РТР039 | 200×125×135 мм3350 г/шт. | 0,32 |
| РТР040 | 300×125×135 мм5000 г/шт. | 0,25 |
Таблица выбора радиаторов для твердотельных реле KIPPRIBOR
| Модель ТТР | РТР052 | РТР060 | РТР061.1 | РТР062.1 | РТР063.1 |
| – | 1х5 | – | – | – | |
| MD-1044.ZD3 | – | 1х10 | – | – | – |
| MD-1544.ZD3 | – | 1х15 | – | – | – |
| HD-1044.ZD3/ZA2 [M02] | 1х10 | 1х10 | 1х10 | 1х10 | 1х10 |
| HD-2544.ZD3/ZA2 [M02] | 1х20 | 1х20 | 1х25 | 1х25 | 1х25 |
| HD-4044.ZD3/ZA2 [M02] | 1х20 | 1х20 | 1х30 | 1х35 | 1х40 |
| HD-6044.ZA2 [M02] | 1х20 | 1х20 | 1х40 | 1х45 | 1х55 |
| HD-8044.ZA2 [M02] | 1х20 | 1х20 | 1х40 | 1х50 | 1х65 |
| HDН-6044.ZD3 [M02] | 1х20 | 1х20 | 1х40 | 1х45 | 1х50 |
| HDН-8044.ZD3 [M02] | 1х20 | 1х20 | 1х40 | 1х45 | 1х60 |
| HDH-10044.ZD3 [M02] | 1х20 | 1х20 | 1х40 | 1х50 | 1х65 |
| HDH-12044.ZD3 [M02] | 1х20 | 1х20 | 1х40 | 1х55 | 1х70 |
| HD-1025.DD3 [M02] | 1х10 | 1х10 | 1х10 | 1х10 | 1х10 |
| HD-2525.DD3 [M02] | 1х20 | 1х20 | 1х25 | 1х25 | 1х25 |
| HD-4025.DD3 [M02] | 1х20 | 1х20 | 1х40 | 1х40 | 1х40 |
| HD-10хх.VA/10U/LA [M02] | 1х10 | 1х10 | 1х10 | 1х10 | 1х10 |
| HD-25хх.VA/10U/LA [M02] | 1х20 | 1х20 | 1х25 | 1х25 | 1х25 |
| HD-40хх.VA/10U/LA [M02] | 1х20 | 1х20 | 1х30 | 1х35 | 1х40 |
| HD-6044.LA [M02] | 1х20 | 1х20 | 1х40 | 1х45 | 1х55 |
| HD-8044.LA [M02] | 1х20 | 1х20 | 1х40 | 1х50 | 1х65 |
| Модель ТТР | РТР063.1 | РТР034 | РТР036 | РТР037 | РТР038 | РТР039 | РТР040 |
| SBDH-6044.ZD3 | 1х50 | 1х60 | 1х60 | 1х60 | 1х60 | 1х60 | 1х60 |
| SBDH-8044.ZD3 | 1х60 | 1х75 | 1х80 | 1х80 | 1×80 | 1х80 | 1х80 |
| 3х55/801 | 3х60/801 | 3х75/80 | |||||
| (S)BDH-10044.ZD3 | 1х65 | 1х85 | 1х100 | 1х100 | 1×100 | 1х100 | 1х100 |
| (S)BDH-12044.ZD3 | 1х70 | 1х90 | 1х110 | 1х120 | 1×120 | 1х120 | 1х120 |
| (S)BDH-15044.ZD3 | 1х75 | 1х100 | 1х120 | 1х145 | 1×150 | 1х150 | 1х150 |
| BDH-20044.ZD3 | 1х80 | 1х105 | 1х130 | 1х160 | 1×170/2001 | 1х180/2001 | 1х2001 |
| BDH-25044.ZD3 | 1х85 | 1х120 | 1х150 | 1х185 | 1×190/2501 | 1х200/2501 | 1х250 |
| (Ga)GwDH-500120.ZD3 | – | – | – | – | 1х170/2801/3652 | 1х180/3001/3802 | – |
| (Ga)GwDH-600120.ZD3 | – | – | – | – | 1х175/3001/3902 | 1х190/3201/4152 | – |
| (Ga)GwDH-800120.ZD3 | – | – | – | – | 1х195/3401/4602 | 1х210/3701/4802 | 1х270/4601/6002 |
| HT-1044.ZD3/ZA2 [M02] | – | 1х10 | 1х10 | 1х10 | 1х10 | 1х10 | – |
| HT-2544.ZD3/ZA2 [M02] | – | 1х25 | 1х25 | 1х25 | 1х25 | 1х25 | – |
| HT-4044.ZD3/ZA2 [M02] | – | 1х30 | 1х35 | 1х40 | 1х40 | 1х40 | – |
| HT-6044.ZD3/ZA2 [M02] | – | 1х35 | 1х45 | 1х50 | 1х55/601 | 1х60 | – |
| HT-8044.ZD3/ZA2 [M02] | – | 1х40 | 1х50 | 1х60 | 1х60/801 | 1х65/801 | – |
| HT-10044.ZD3/ZA2 [M02] | – | 1х40 | 1х50 | 1х60 | 1х60/951 | 1х65/1001 | – |
| HT-12044.ZD3/ZA2 [M02] | – | 1х40 | 1х50 | 1х65 | 1х65/1051/1202 | 1х70/1151/1202 | – |
