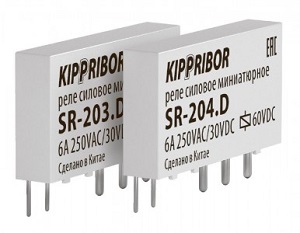

Промежуточные реле KIPPRIBOR серии SR

Промежуточные реле KIPPRIBOR серии SR

Промежуточные реле KIPPRIBOR серии SR — — предназначены для коммутации постоянного/переменного напряжения в цепях управления и сигнализации. Оптимально подходят для организации релейных логических схем, а также развязки и согласования управляющих выходов приборов (терморегуляторов ТРМ, контроллеров ПЛК, датчиков с дискретными выходами и т.д.) с коммутируемой ими нагрузкой. Основным достоинством промежуточных реле серии SR является оптимальное сочетание эксплуатационных параметров, таких как миниатюрность корпуса и высокая коммутационная способность контактов. Ширина реле серии SR, установленного в монтажную колодку PYF-011 не превышает 6,3 мм, а коммутационная способность контактов при этом составляет 6 А (по AC-1). Такое сочетание эксплуатационных параметров позволяет заменить промежуточными реле KIPPRIBOR серии SR большинство общепромышленных реле и реле в компактном корпусе, значительно сэкономив при этом пространство для монтажа.

Конструкция промежуточных реле серии SR позволяет осуществлять их монтаж двумя способами:

  • Установка на DIN-рейку при помощи монтажной колодки PYF-011:
    • 3-ярусная колодка с винтовыми клеммами PYF-011BE/3.24DC.24DC для реле SR-203.D.
    • 3-ярусная колодка с винтовыми клеммами PYF-011BE/3.240AC.60DC для реле SR-204.D.
  • Непосредственная установка на печатную плату путем пайки.
Преимущества миниатюрных реле серии SR:
  • Ультракомпактные размеры реле и колодки позволяют экономить монтажное пространство в шкафу;
  • Взаимозаменяемость реле SR с аналогичными реле импортных производителей (Schneider Electric: серия RSL1GB; Finder: серия 34.51; Phoenix Contact: серия REL-MR);
  • Универсальный монтаж на ДИН-рейку и печатную плату расширяет сферы применения реле серии SR;
  • Модуль индикации и защиты, встроенный в колодки PYF-011 избавляет от необходимости приобретать данные аксессуары за дополнительную плату.
  • Наличие доп. аксессуаров обеспечивает удобство монтажа и идентификации реле в шкафу управления.

Технические характеристики интерфейсных промежуточных реле KIPPRIBOR серии SR

ХарактеристикаЗначение
Время включения (при Uном.)не более 8 мс
Время выключения (при Uном.)не более 4 мс
Диапазон рабочих температур–40…+85 °С
Относительная влажность5%…85% RH
Атмосферное давление86…106 кПа
Ударопрочность5g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость10…55 Гц (удвоенная амплитуда)
Массаприблизительно 5 г
Электрические характеристики контактов
Номинальные ток и напряжение6 А при 250 VAC / 30 VDC
Начальное сопротивлениене более 100 МОм
Материалсеребряный сплав (AgNi)
Электрический ресурсне менее 104
Механический ресурс (при 300 вкл./мин)не менее 107
Сопротивление пробоя между группами контактовне менее 1000 В ~ в течение 1 минуты
Электротехнические характеристики катушки
Постоянный ток (DC)Постоянный ток (DC)
Номинальное напряжение питания Uном.24 VDC60 VDC
Напряжение включения (при 23 °С)не менее 0,75 Uном.не менее 0,8 Uном.
Напряжение выключения (при 23 °С)не более 0,05 Uном.не более 0,05 Uном.
Мощность0,17 Вт0,21 Вт
Сопротивление пробоя между катушкой и контактамине менее 4000 В ~ в течение 1 мин.не менее 4000 В ~ в течение 1 мин.

Модификации интерфейсных промежуточных реле KIPPRIBOR серии SR

Модификация релеХарактеристики
SR-203.D24 VDC, 6 А при 250 VAC / 30 VDC
SR-204.D60 VDC, 6 А при 250 VAC / 30 VDC

Варианты исполнения

SR-204.D
SR-203.D


Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru


Цены по запросу на почту:

tehatm@inbox.ru
