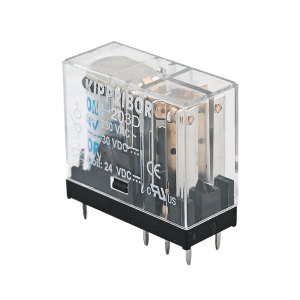

Промежуточные реле KIPPRIBOR серии MR

Промежуточные реле KIPPRIBOR серии MR

Промежуточные реле KIPPRIBOR серии MR используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока. Несмотря на свои миниатюрные размеры имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже. Монтируются как на DIN-рейку стандарта 35 мм при помощи монтажных колодок, так и на печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).

Преимущества промежуточных реле KIPPRIBOR серии MR:

  • Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
  • Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82).
  • Монтаж на DIN-рейку или печатную плату.
  • Ширина монтажной колодки – всего 16 мм.

Степень защиты промежуточных реле KIPPRIBOR серии MR:

  • Корпус реле – IP40.
  • Со стороны клемм – IР00.

Конструкция промежуточных реле серии MR позволяет осуществлять их монтаж двумя способами.

  • Установка на DIN-рейку при помощи монтажной колодки:
    • 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/2.
    • 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/3.
    • 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-122BE/3.
  • Непосредственная установка на печатную плату путем пайки.

Технические характеристики Промежуточные реле KIPPRIBOR серии MR

ХарактеристикаЗначение
Время включения (при UN)не более 20 мс
Время выключения (при UN)не более 10 мс
Диапазон рабочих температур-40…+85 °С
Относительная влажность5%…85% RH
Атмосферное давление86…106 кПа
Ударопрочность10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость10…55 Гц (удвоенная амплитуда 1,0 мм)
Массане более 14 г

Электрические характеристики контактов

ХарактеристикаПостоянный ток (DC)Переменный ток (AC)
Номинальный ток (для категорий эксплуатации AC-1, DC-1)5 А при 30 В5 А при 250 В
Минимальная коммутируемая нагрузка 1000 мВт (10 В/10 мА)1000 мВт (10 В/10 мА)
Начальное сопротивлениене более 100 мОмне более 100 мОм
Материалсеребряный сплав (AgSnO2)серебряный сплав (AgSnO2)
Электрический ресурсне менее 105не менее 105
Механический ресурс (при 300 вкл./мин)не менее 107не менее 107
Сопротивление пробоя между контактами и катушкойне менее 1000 В ~ при токе утечки 1 мА в течение 1 минутыне менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты

Электрические характеристики катушки

ХарактеристикаПостоянный ток (DC)Переменный ток (AC)
Номинальное напряжение питания Uном12/24 В*220 В*
Напряжение включения не менее 0,75 Uном (при 25 °С)0,80 Uном
Напряжение выключенияне более 0,10 Uном (при 25 °С)0,30 Uном
Предельное напряжение питания1,10 Uном (при 25 °С)1,10 Uном (при 25 °С)
Мощность0,53 Вт1,0 ВА
Сопротивление пробоя между контактами и катушкойне менее 1500 В – при токе утечки 1 мА в течение 1 минутыне менее 1500 В – при токе утечки 1 мА в течение 1 минуты

Варианты исполнения

MR-202.D
MR-203.A
MR-203.D
MR-207.A
PYF-112BE/3
PYF-122BE/3
PYF-022BE/2BL
PYF-022BE/2
PYF-022BE/2WH
PYF-022BE/3
PYF-012BE/2
PYF-012BE/3
